ネットワークベースレコーディング(NBR)のCiscoアクティブレコーディングの設定

このガイドでは、CXone Mpower Multi-ACD (Open)との統合のためにCiscoを準備および設定するための推奨手順について説明します。 このガイドで説明されている手順は、Ciscoの公式ドキュメントに代わるものではありません。 CiscoサイトエンジニアはCUCM閉じた Cisco Unified Communications Manager。 Cisco IP電話ソリューションのソフトウェアベースのコール処理コンポーネント。設定を行う必要があります。

このワークフローにより、以下を使用してMulti-ACD (Open)との統合を設定します。

  • JTAPIアクティブレコーディングとネットワークベースレコーディング(NBR)方式を備えたCUCM (Cisco Unified Communications Manager)

  • CUBE（Cisco Unified Border Element）またはvCUBE（仮想Cisco Unified Border Element）

  • AudioCodes SBC

フェーズ1：NICEプロフェッショナルサービスの情報を準備

フェーズ2：CUCM環境を準備する

フェーズ3：SIPおよびメディアプロキシとして追加のSBCを設定します 以下のSBCのいずれかを準備して：

フェーズ4：追加のSBCを使用してネットワークベースのレコーディング (NBR) を設定する

NICEプロフェッショナルサービスの情報を準備とCXone Mpowerのサードパーティ接続設定のエッセンシャルデータを使用して、すべてのパラメーターを記録して保存します。 続行する際、必須情報を入力する必要があります。 必要な詳細をすべて入力し、Multi-ACD (Open)の環境を準備したら、ExcelファイルをNICEプロフェッショナルサービス担当者に提出する必要があります。

NICEプロフェッショナルサービスの情報を準備

Multi-ACD (Open)に必要なCUCM情報

NICEのプロフェッショナルサービス担当者がCTI統合を開始する前に、お客様からの特定の情報を必要とします。 関連する情報をすべて提供していることを確認してください。

パラメーター

これはどこに設定されていますか？

値

ユーザーID

(アプリケーションユーザー)

[CUCM] > [ユーザー管理] > [アプリケーションユーザー]で設定します。

 nicecti
ユーザーID用のパスワード [CUCM] > [ユーザー管理] > [アプリケーションユーザー]で設定します。
デバイスを関連付ける 録音された電話がnicectiユーザーに関連付けられていることを確認してください。
CUCM IPアドレス

CUCM CTIサービスのパブリックIPアドレスまたはNAT変換されたIPアドレス。


セカンダリCUCM IPアドレス

CUCM CTIサービスのセカンダリパブリックIPアドレスまたはNAT変換されたIPアドレス。

CXone Mpowerのベストプラクティスは、これを使用することです。 UCCEをセカンダリリンクとして設定する場合に必要です。


監視する拡張子のリスト

監視する拡張子のリスト。

JTAPI統合には以下が含まれます：

  • 拡張子

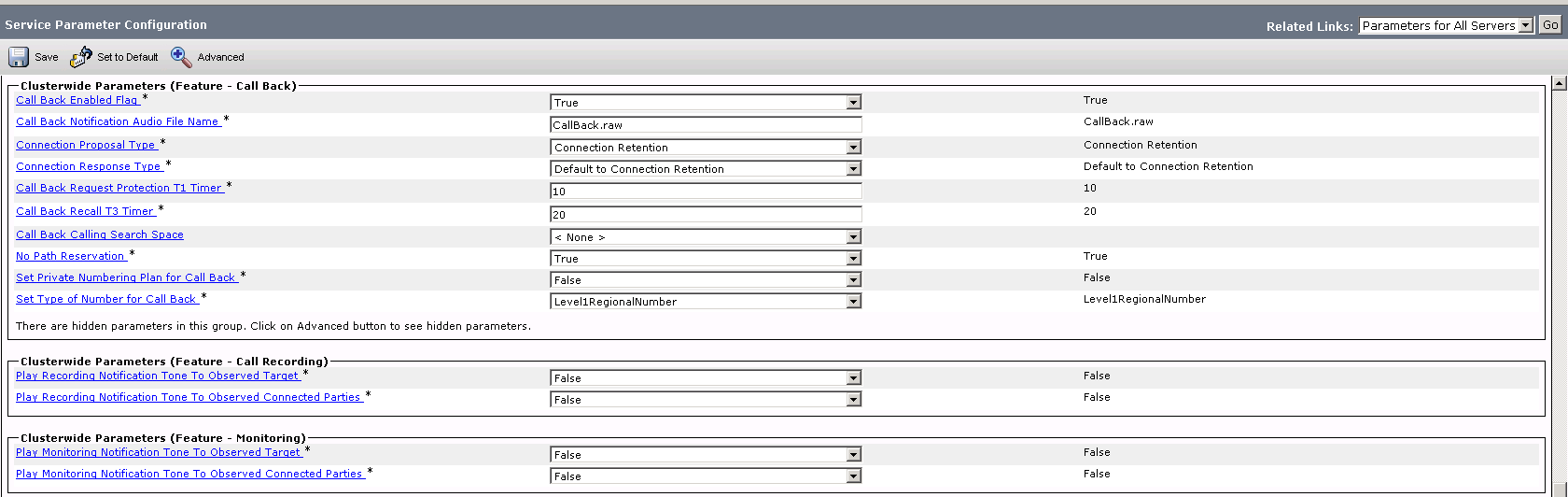

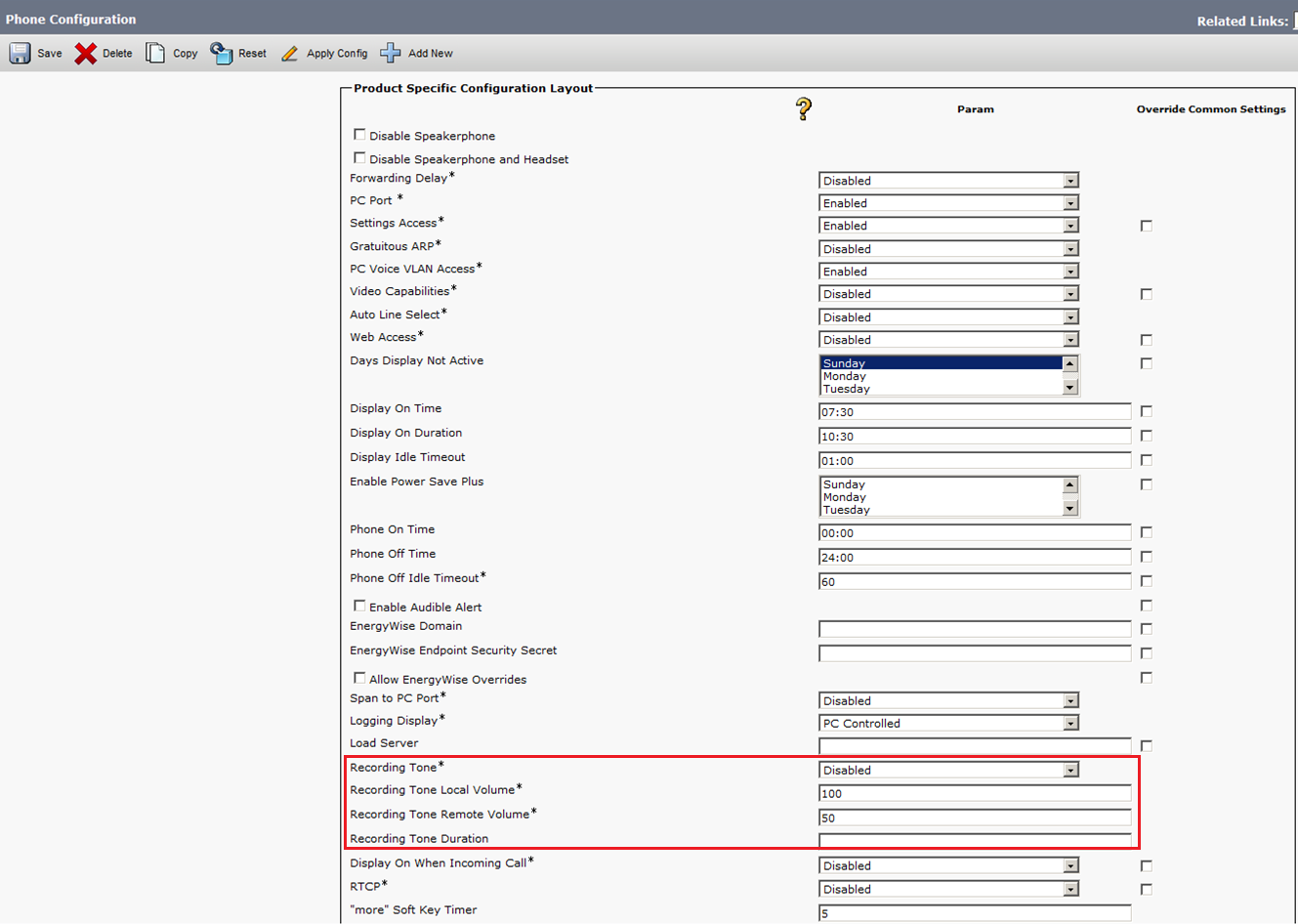

どのような通知トーンレベルが定義されていますか？

 プレイトーンが必要な場合、Ciscoのサイトエンジニアは関連レベル(システム全体またはデバイスレベル)で通知トーンを設定しましたか？

Multi-ACD (Open)に必要なAudioCodeまたはCUBE SBC情報

パラメーター

コメント

SBCパブリックIP

外部SBC SIPインターフェイスのパブリックIP
SBC認証局(CA)証明書 CAまたはSBCの自己署名証明書

Multi-ACD (Open)に必要なUCCE情報

UCCEがセカンダリリンクまたはCTIインターフェイスとして使用されている場合、NICEプロフェッショナルサービス担当者は、CTI設定のためにこの情報を必要とします。 関連する情報をすべて提供していることを確認してください。

パラメーター

これはどこに設定されていますか？

値

CG - プライマリ

クライアントゲートウェイ(CG)で設定されるパラメーター：

  • NATまたはパブリックCTIサーバーのIPアドレス

  • CGポート

  • 周辺機器ID



CG - セカンダリ

(オプション)セカンダリサーバーについても上記の情報を入力します。

  • NAT変換されたIPアドレス、またはパブリックセカンダリCTIサーバーのIPアドレス

  • セカンダリCGポート


エンドユーザーで設定されたデバイス

[CUCM] > [ユーザー管理] > [エンドユーザー]に移動します。

設定されたデバイスのリストを確認します。


サイト固有のCallVariables、ECC変数/配列ビジネスデータフィールドのリスト

正確な名前とサイズを含めます。


すべてのエージェントのリスト

エージェントIDのリストを含めます。



必要な情報

NICEプロフェッショナルサービス担当者が構成を開始する前に、以下のことを確認してください。

VPNを使用してセキュアなCTI接続を作成する

このステップは、NICEプロフェッショナルサービスと連携してのみ実行する必要があります。

このステップの最後に、VPNフォームに入力することで、NICEプロフェッショナルサービスに必要な情報を提供することになります。プロフェッショナルサービスは、CXone Mpowerとの安全なVPN接続の確立を支援します。

  1. NICEプロフェッショナルサービスは、VPN接続フォームを提供します。

    1. 提供されたフォームにあなたの詳細と、Multi-ACD (Open)に必要な情報を記入してください。

    2. NICEプロフェッショナルサービスは、CXone Mpowerチームと調整して、すべてのフィールドが適切に入力されていることを確認します。

    3. 両当事者はフォームと詳細について同意する必要があります。

  2. NICEプロフェッショナルサービスは、コラボレーションコールをスケジュールします：

    1. Multi-ACD (Open)とフォームと提供された詳細について同意します。

    2. CXone MpowerチームがVPNプロビジョニングを行います。

  3. 2つのVPNをセットアップします。1つは復元性用、もう1つはフェイルオーバー用です。

  4. Multi-ACD (Open)BGPをセットアップしてファイアウォールを含むVPNのルーティングを設定するか、指定されたIPアドレスへの静的ルートを作成します。

  5. NATを構成します。 BGP経由か、または静的ルーティングを使用して広告されたパブリックIPの後のエンドポイントにNATを通します。

  6. ファイアウォール設定を構成する：

    1. 入力されたIPアドレス（2）からCTIエンドポイントへのインバウンド トラフィックを許可します。

    2. 必須ポートを開きます。 詳細は、アプリケーション別ポートとプロトコルを参照してください。

    3. 高可用性環境では、上記のステップbで述べたポートは、アクティブとスタンバイのすべてのサーバーで開いている必要があります。

  7. NICEプロフェッショナルサービスは、CXone Mpowerチームと連携して、以下を行います：

    • VPNフォームが正しく入力されていることを確認すること。

    • CXone MpowerチームとVPNプロビジョニングとルーティングのセットアップの時間をスケジュールすること。

    • VPNトンネル、ルーティング、接続をテストすること。

CUCM環境を準備する

CiscoとMulti-ACD (Open)の統合に備えてCUCM環境を準備します。 このセクションでは、CUCMバージョン12.5、14および15を準備する手順について説明します。

実際のスイッチ設定は、Ciscoサイトエンジニアのみが実行します。

アプリケーションユーザーを設定する

アプリケーションユーザーをnicectiユーザーとして設定します。 nicectiユーザーは、Multi-ACD (Open)上のCUCMとJTAPIクライアントの間で通信します。

このステップの最後に、NICEプロフェッショナルサービスに次の情報を提供する必要があります。

  • ユーザーID

  • パスワード

  1. CUCM管理アプリケーションで、ユーザー管理 > アプリケーションユーザーに移動します。

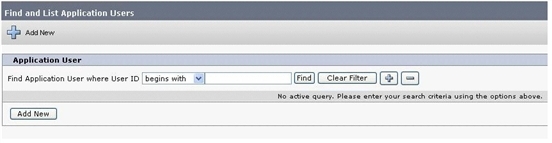

    [アプリケーションユーザーの検索とリスト]ウィンドウが表示されます。

  2. [新規追加]をクリックします。

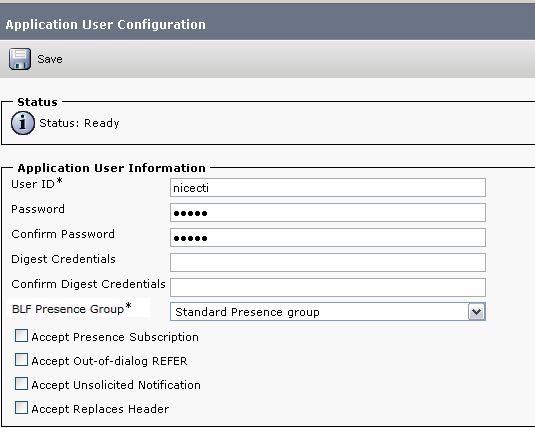

  3. [アプリケーションユーザー情報]領域で、次の操作を行います。

    • ユーザーIDに「niccti」と入力します。

    • パスワードフィールドにパスワードを入力します。

    • [パスワードの確認]フィールドに同じパスワードを入力します。

  4. 作成した正しいユーザーIDとそのパスワードを書き留めます。 NICEプロフェッショナルサービスの担当者が設定を行うためにこの情報が必要になります。

  5. [保存]をクリックします。

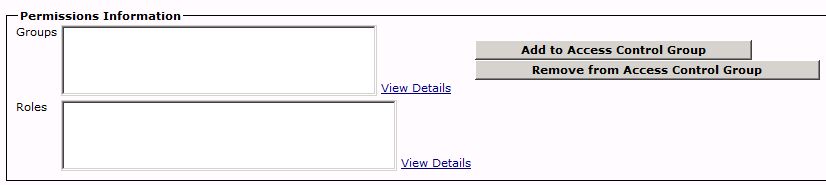

  6. [権限情報]領域まで下にスクロールします。

  7. [アクセス制御グループに追加」をクリックします。

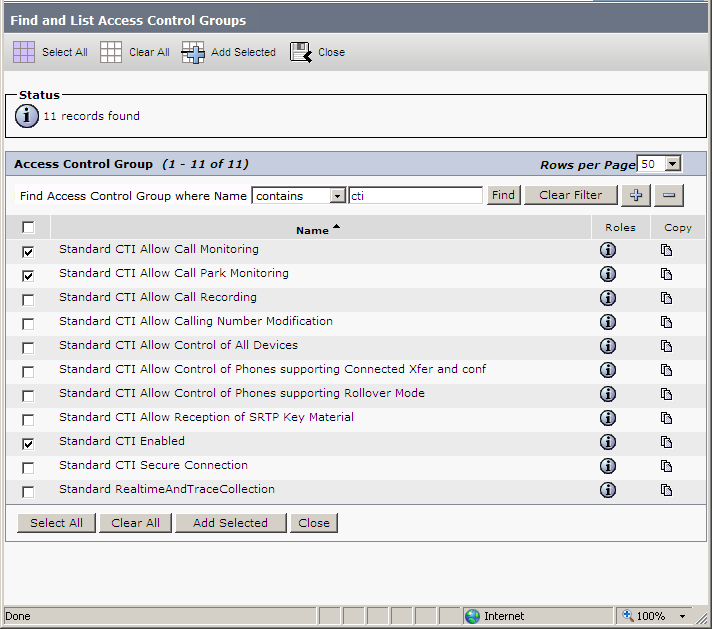

  8. [アクセスコントロールグループの検索とリスト]ウィンドウで、ユーザーグループの検索を定義します。

    1. [アクセスコントロールグループの名前を検索]ドロップダウンリストから、[含む]を選択します。

    2. 空のフィールドに「cti」と入力します。

    3. [探す]をクリックします。

  9. アクセス制御グループを選択します：

    • すべての統合の場合：標準CTI許可通話モニタリングおよび標準CTI許可通話録音

    • Cisco JTAPIアクティブの場合：標準CTI有効化(セキュア接続設定と非セキュア接続設定の両方)

    • コールパークを監視するには：標準CTIでコールパークモニタリングを許可する

    • 88XX、89XX、および99XX電話シリーズを監視するには：標準CTI接続されたXferおよびconfをサポートする電話機の通話制御を許可。

    • 88XX、89XX、および99XX電話シリーズを有効にするには：標準CTIにより、ロールオーバーモードをサポートする電話機の制御を許可

      標準CTIで接続されたXferおよびconfをサポートする電話機のコール制御を許可グループが追加されていない場合、88xx、89XX、および99xxデバイスのデバイスモニタリングは失敗します。

  10. 設定で各グループを選択したことを確認します。 [選択の追加]をクリックします。

  11. [アプリケーションユーザーの設定]ウィンドウで、[保存]をクリックします。

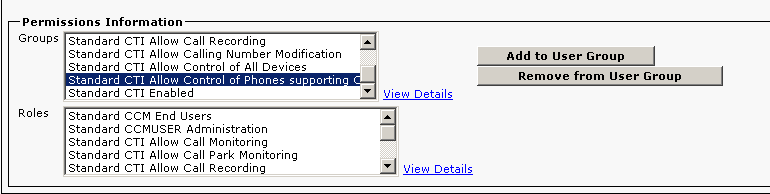

  12. [権限情報]領域で、すべてのロールが各ユーザーグループに関連付けられていることを確認します。

    • 標準CTIで接続されたXferおよびconfをサポートする電話機の通話制御を許可は、追加された場合にのみ表示されます。

    • 必要に応じて、[標準CTIコールパークモニタリングを許可する]が表示されていることを確認します。

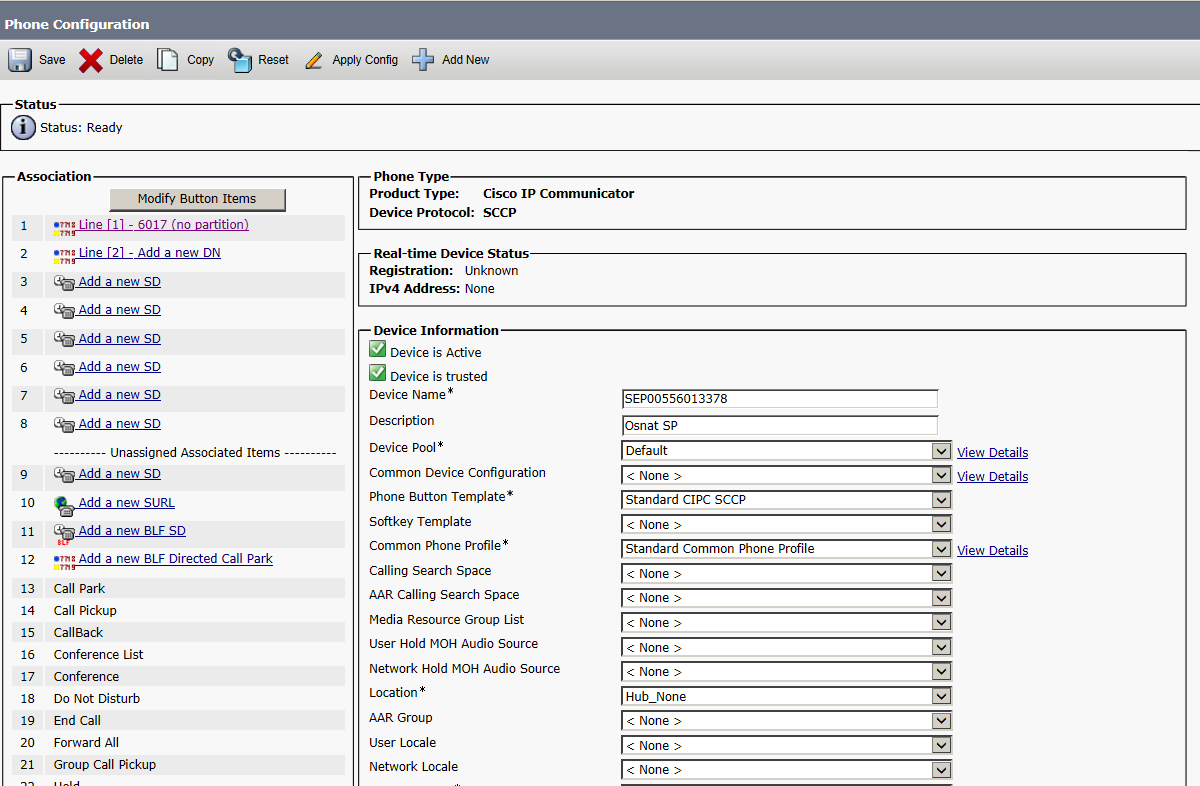

デバイスの関連付けを設定する

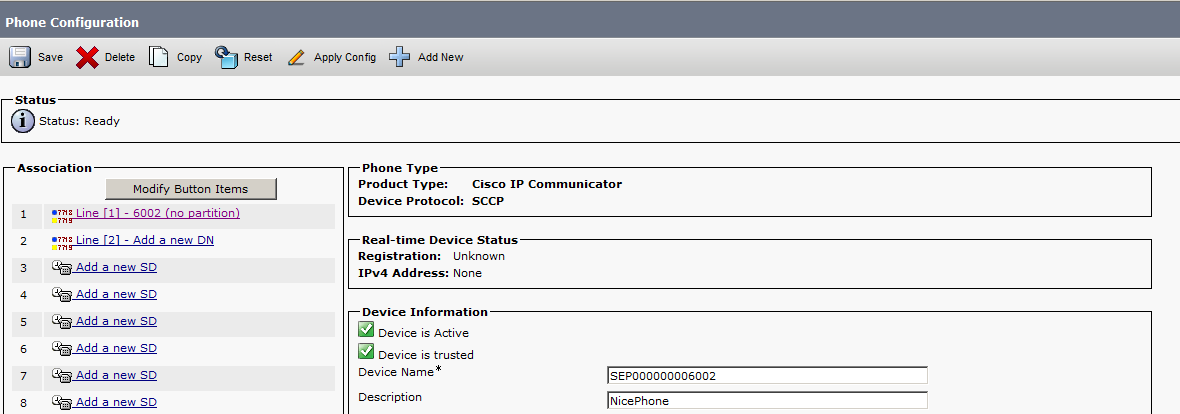

レコーディングが必要なすべてのデバイス(ハードフォンとソフトフォン)を監視対象デバイスとして定義します。 監視対象デバイスをこの新しいユーザー(nicecti)に関連付けます。

  1. アプリケーションユーザーが設定されていることを確認します。

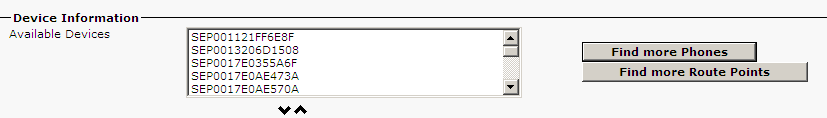

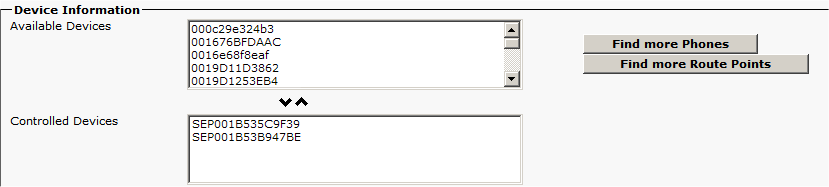

  2. [アプリケーションユーザーの設定]ウィンドウで、[デバイスの関連付け]領域まで下にスクロールし、次に[デバイス情報]領域までスクロールします。

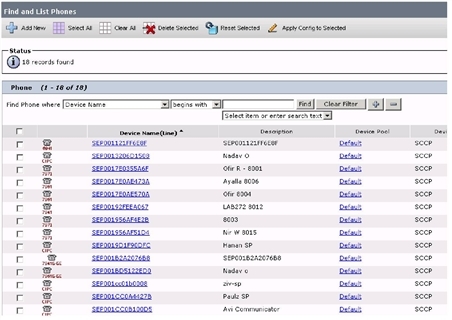

  3. [さらに電話を検索]をクリックします。

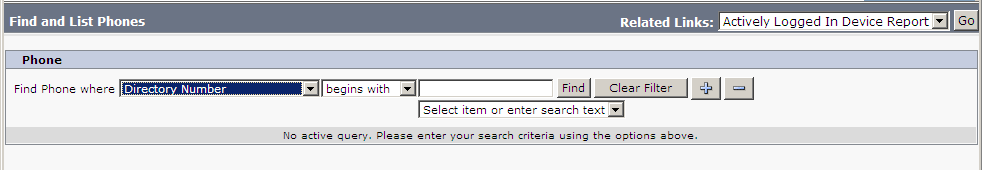

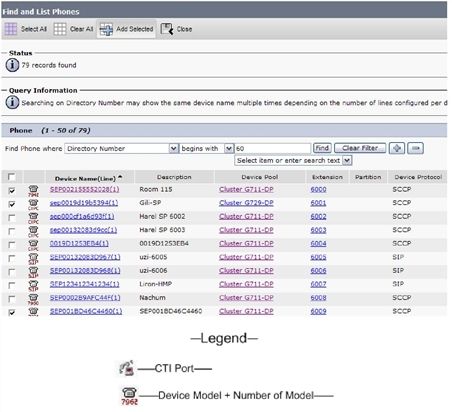

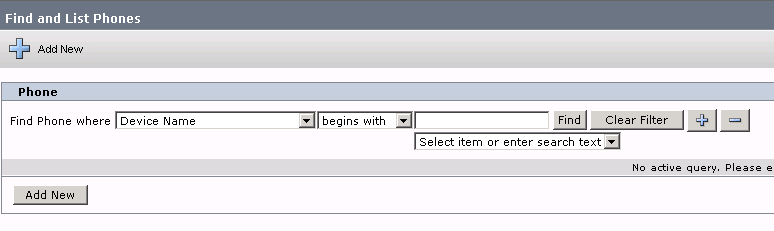

    1. [電話の検索と一覧表示]ウィンドウの[電話]領域で、[電話を検索する場所]ドロップダウンリストから[ディレクトリ番号]を選択します。

    2. [検索]をクリックして、監視が必要なデバイスを検索します。

      ボイスメールポートまたはルートパターンを関連付けないでください。

  4. デバイス(内線とCTIポート)を選択します。

  5. [選択の追加]をクリックします。

  6. [保存]をクリックします。

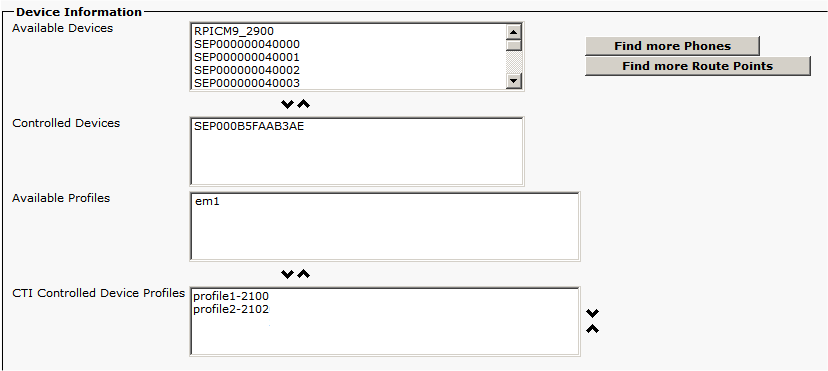

内線モビリティを設定する

  1. デバイスの関連付けが設定されていることを確認します。

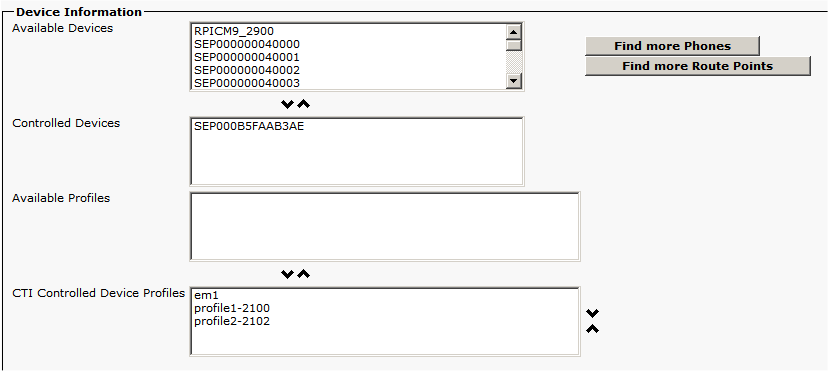

  2. [アプリケーションユーザーの設定]ウィンドウで、[デバイス情報]領域まで下にスクロールします。 すべての内線モビリティプロファイルが[利用可能なプロファイル]リストに表示されます。

  3. 内線モビリティプロファイルを選択し、矢印をクリックして[CTI制御デバイスプロファイル]リストに移動します。

  4. 内線モビリティプロファイルが[CTI制御デバイスプロファイル]リストに表示されることを確認します。

  5. [保存]をクリックします。

SIPおよびメディアプロキシとして追加のSBCを設定します

パブリックインターネット経由で安全なSIPおよびRTPを確保するには、CUBE/vCUBEまたはAudioCodes環境を準備することから始めます。

サポートされる構成には、Cisco CUBE/vCUBEまたはAudioCodeが含まれ、これらのオプションのいずれか1つだけを使用する必要があります。

CUBEまたはvCUBE環境の準備

この手順を続行する前に、次の手順を実行します。

  • CUBE/vCUBEが早期オファーで設定されていることを確認します。

  • CUCMおよびCUBE/vCUBEが、G.711a、G.711uおよびG.729コーデックで動作するように構成されていることを確認します。

CUBEまたはvCUBE環境を準備するには：

  1. CUBE証明書が設定されていることを確認します。

  2. CUBE証明書とその認証局（CA）をエクスポートして、NICEプロフェッショナルサービスに送信します。

  3. 以下の説明に従って、CUBE設定モードに入ります。

    var(--codeSnippetCopyLabel)
    IL-LAB_CUBE2951#conf t
    Enter configuration commands, one per line.  End with CNTL/Z.
    IL-LAB_CUBE2951(config)#

  4. NICEプロフェッショナルサービスから提供された証明書から拇印をコピーします。

    var(--codeSnippetCopyLabel)
    fingerprint XXXX

  5. CXone Mpower証明書用にトラストポイントを作成します。

    var(--codeSnippetCopyLabel)
    crypto pki trustpoint CXOne
    enrollment terminal
    revocation-check none
    rsakeypair RSA2048 2048

  6. Multi-ACD (Open)証明書をCUBEにインポートします。

    var(--codeSnippetCopyLabel)
    crypto pki authenticate CXOne

    PEMテキストを端末に貼り付けるように求められます。 NICEプロフェッショナルサービスがこのテキストを提供します。

    var(--codeSnippetCopyLabel)
    % Do you accept this certificate? [yes/no]: yes

    crypto pki enroll CXOne
    % Include the router serial number in the subject name? [yes/no]: no
    % Include an IP address in the subject name? [no]: no
    Display Certificate Request to terminal? [yes/no]: no

  7. 音声クラスを作成して、FROMヘッダーからCXone Mpowerに送信されるINVITEにすべてのCiscoXヘッダーをコピーし、SIPヘッダーのプライベートIPをパブリックIPに変更します。

    x.x.x.x - プライベートIP

    y.y.y.y - パブリックIP

    次の設定を貼り付けます(100と200をCUBE内の使用可能な番号に置き換えます)。

    var(--codeSnippetCopyLabel)
    voice class sip-copylist 100
    sip-header FROM
    !
    voice class sip-profiles 200
     request ANY sip-header From modify "@.*;.*>" "@y.y.y.y;.*>"
     request ANY sip-header Via modify "x.x.x.x" "y.y.y.y"
     request ANY sip-header Remote-Party-ID modify "x.x.x.x" "y.y.y.y"
     request ANY sip-header Contact modify "@.*;" "@y.y.y.y;"
     response ANY sip-header Contact modify "@.*;" "@y.y.y.y;"
     response ANY sip-header Remote-Party-ID modify "x.x.x.x" "y.y.y.y"
     request ANY sdp-header Audio-Connection-Info modify "x.x.x.x" "y.y.y.y"
     request ANY sdp-header Connection-Info modify "x.x.x.x" "y.y.y.y"
     request ANY sdp-header Session-Owner modify "x.x.x.x" "y.y.y.y"
     response ANY sdp-header Session-Owner modify "x.x.x.x" "y.y.y.y"
     response ANY sdp-header Connection-Info modify "x.x.x.x" "y.y.y.y"
     response ANY sdp-header Audio-Connection-Info modify "x.x.x.x" "y.y.y.y"
     request ANY sip-header Call-Info modify "x.x.x.x" "y.y.y.y"
     request ANY sip-header P-Asserted-Identity modify "x.x.x.x" "y.y.y.y"
     request INVITE peer-header sip FROM copy "<sip:(.*)>" u01
     request INVITE sip-header From modify "sip:(.*)>" "sip:\u01>"
    !

  8. SRTP閉じた セキュアリアルタイムトランスポートプロトコル(SRTP)は、RTPのセキュリティプロファイルで、暗号化、メッセージ認証、リプレイ保護を通じて機密性を高めます。-Cryptoを作成します(14をCUBEで使用可能な番号に置き換えます)：

    var(--codeSnippetCopyLabel)
    voice class srtp-crypto 14
    crypto 1 AES_CM_128_HMAC_SHA1_32
    crypto 2 AES_CM_128_HMAC_SHA1_80

  9. SIPのセッション更新を有効にします：

    var(--codeSnippetCopyLabel)
    sip
      session refresh

  10. 次のように2つのダイヤルピアを作成します：

    1. CUCMからCUBEへの受信：

      var(--codeSnippetCopyLabel)
      dial-peer voice 128 voip
       description "Incoming from CUCM to CUBE"
       incoming called-number 4422710681
       session protocol sipv2
       voice-class codec 1
       voice-class sip copy-list 100
      !

      CUCM設定のレコーディングプロファイルで使用される番号は4422710681ですが、これは説明のみを目的としています。 これを独自の番号に置き換えて、レコーディングプロファイルを設定するおよび新しいルートパターンを設定するでさらに使用します。

    2. CUBEからMulti-ACD (Open) SBCへの発信：

      var(--codeSnippetCopyLabel)
      dial-peer voice 129 voip
       description "Secure outgoing from CUBE to CXone"
       destination-pattern 4422710681
       session protocol sipv2
       session target ipv4:44.227.106.81:5061
       session transport tcp tls
       srtp
       voice-class codec 1
       voice-class sip profiles 200
       voice-class sip srtp-crypto 14
      !

      CUCM設定のレコーディングプロファイルで使用される番号は4422710681ですが、これは説明のみを目的としています。 これを独自の番号に置き換えて、レコーディングプロファイルを設定するおよび新しいルートパターンを設定するでさらに使用します。

    セッションターゲット設定はCXone MpowerSBCのパブリックIPである必要があり、セキュアなTLS閉じた トランスポート層セキュリティ(Transport Layer Security)。 アプリケーション間で送信されるデータに対して、エンドツーエンドのセキュリティを提供するプロトコル。接続のポートは5061である必要があります。

AudioCodes環境を準備する

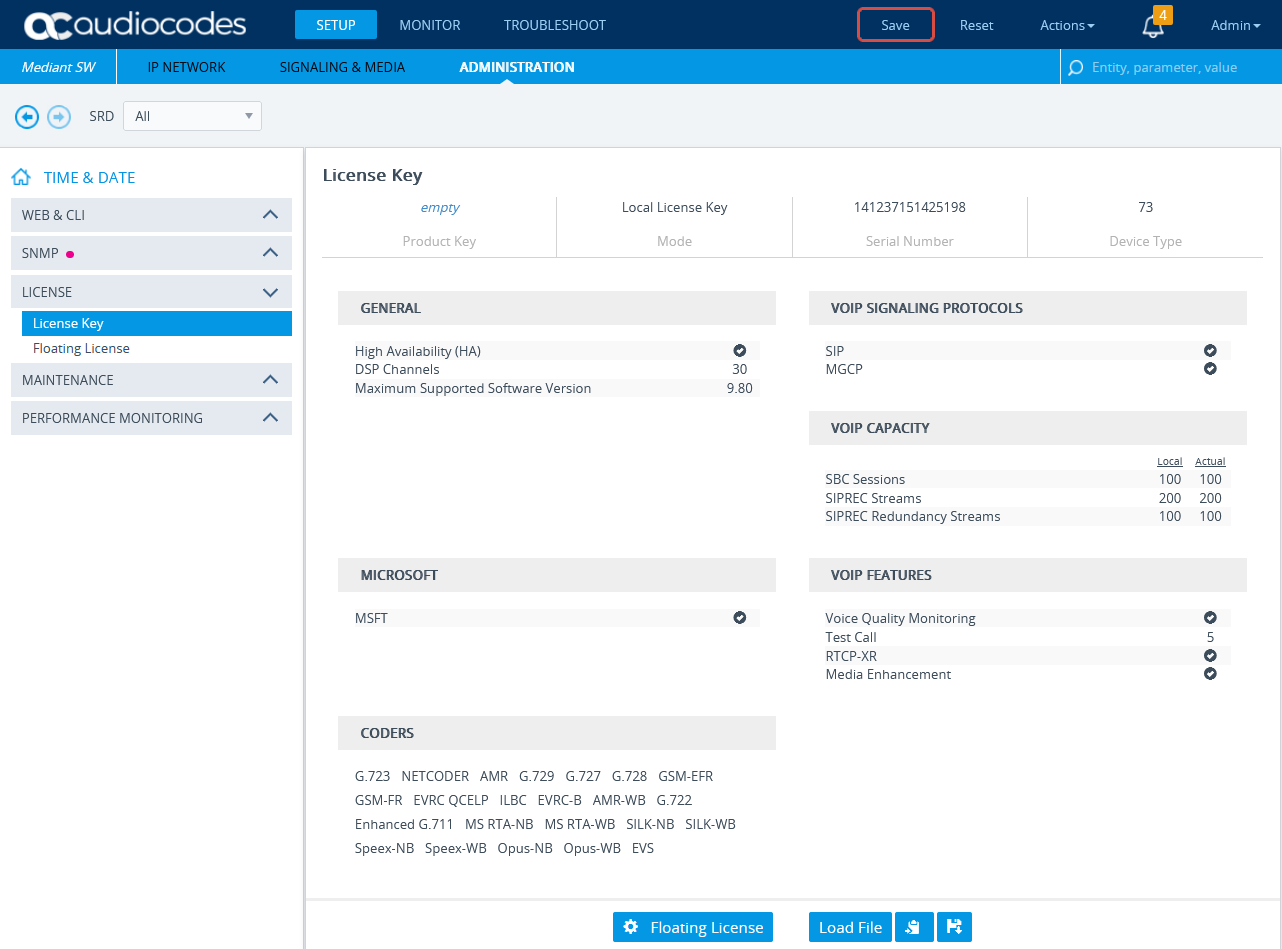

ライセンスの確認

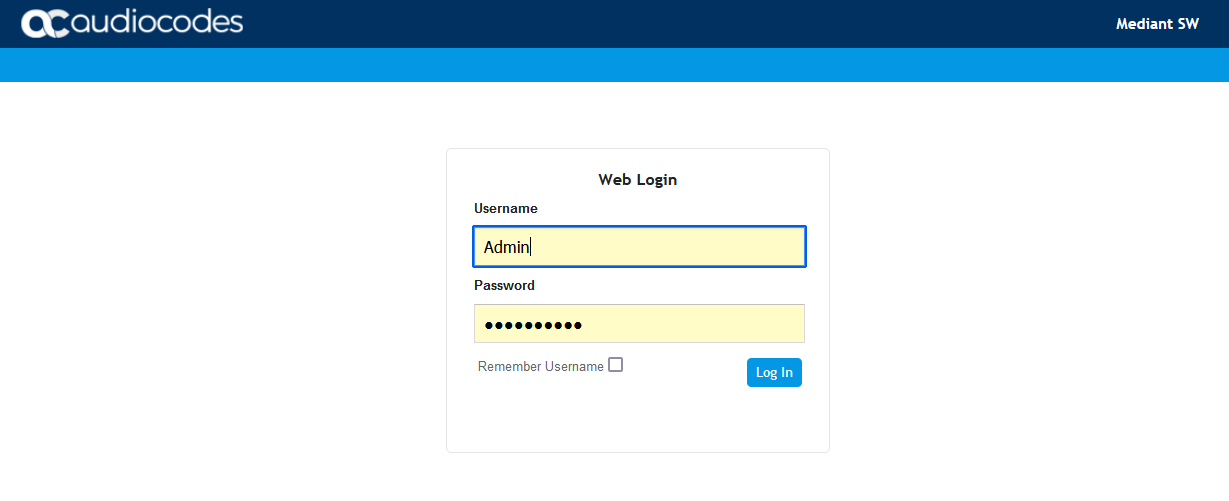

  1. Web経由でAudioCodes SBCに接続します。

  2. [管理]メニューをクリックします。

  3. [時刻と日時]で、[メンテナンス]を展開し、[ライセンスキー]を選択します。

  4. VOIP機能で、ライセンスがSBCセッションをサポートし、十分な容量があることを確認します。

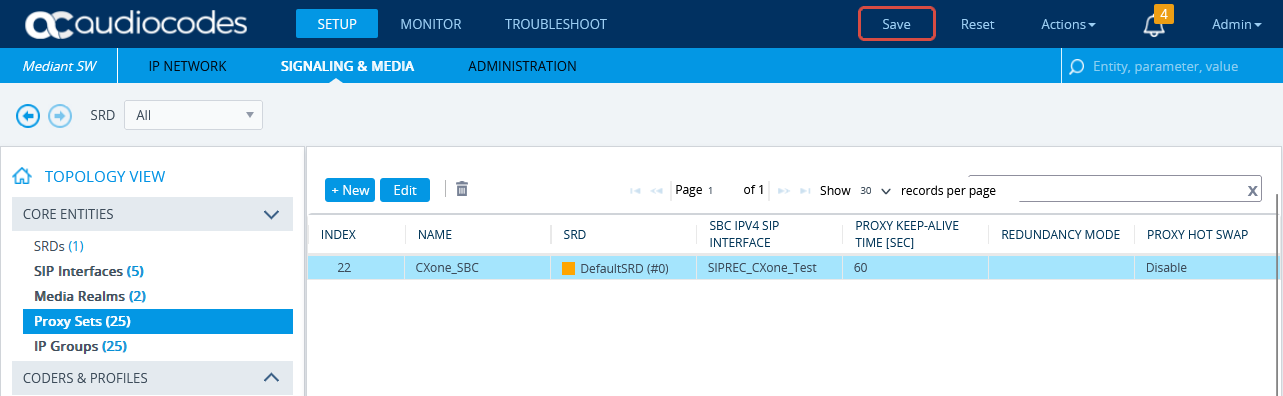

CXone Mpower環境のプロキシセットを設定する

この手順では、セキュアな接続のために、SBCプロキシセットとCXone MpowerAudioCodes SBCのプロキシIPアドレスを設定するためのガイドラインを提供します。

  1. メニューで[信号とメディア]をクリックします。

  2. [トポロジービュー]で[コアエンティティ]を展開し、[プロキシセット]を選択します。

  3. プロキシセットのリストで、[新規]をクリックします。

  4. [プロキシセット]ウィンドウの[全般]で、以下を行います：

    1. [名前]フィールドに名前を入力します。

    2. [SBC IPv4 SIPインターフェイス]ドロップダウン リストから、SIPインターフェイスを選択します。

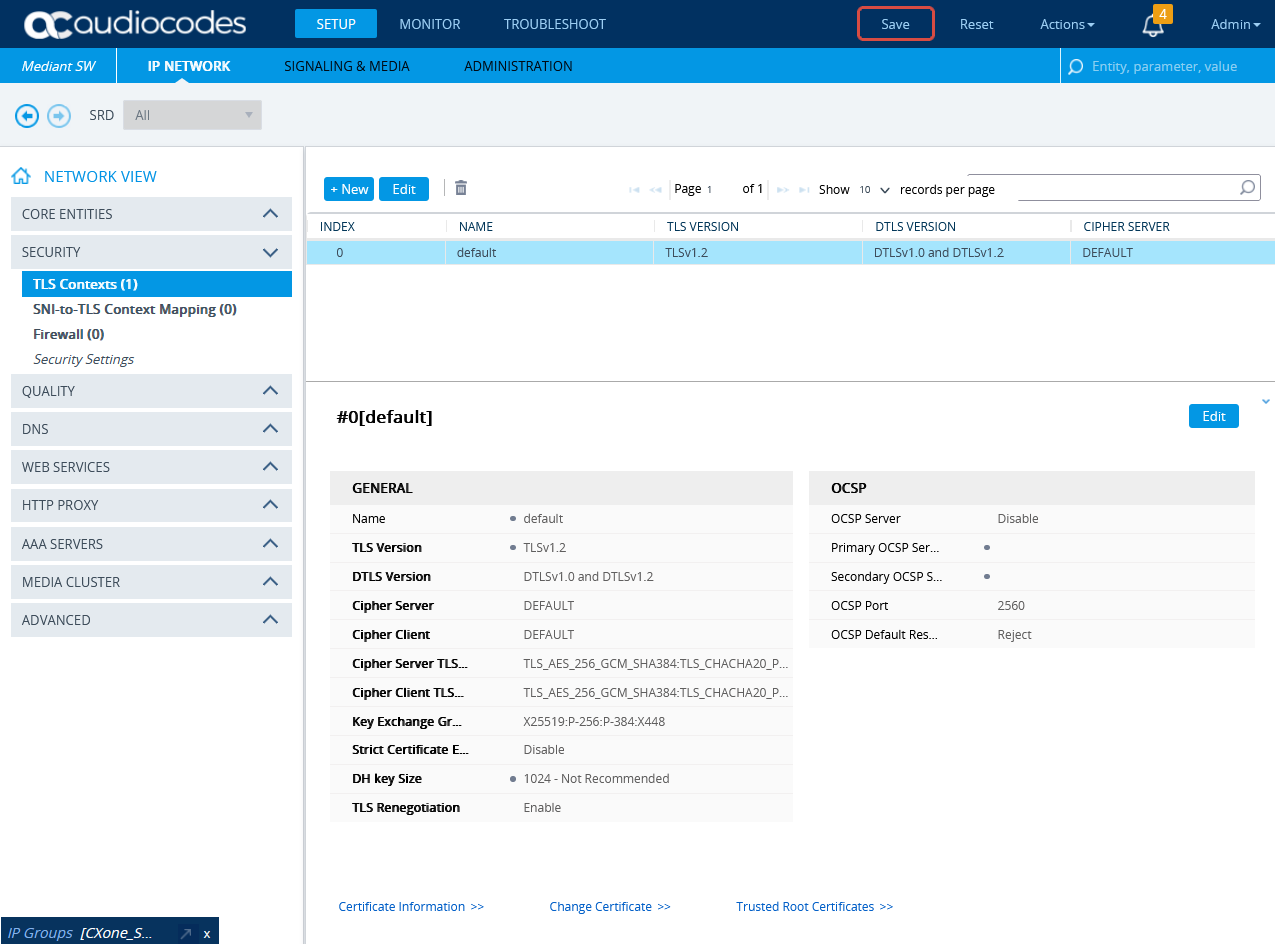

    3. [TLSコンテキスト名]ドロップダウンリストから、SBC証明書を含むTLSコンテキストを選択します。

  5. 下にスクロールして、[プロキシアドレス]リンクをクリックします。

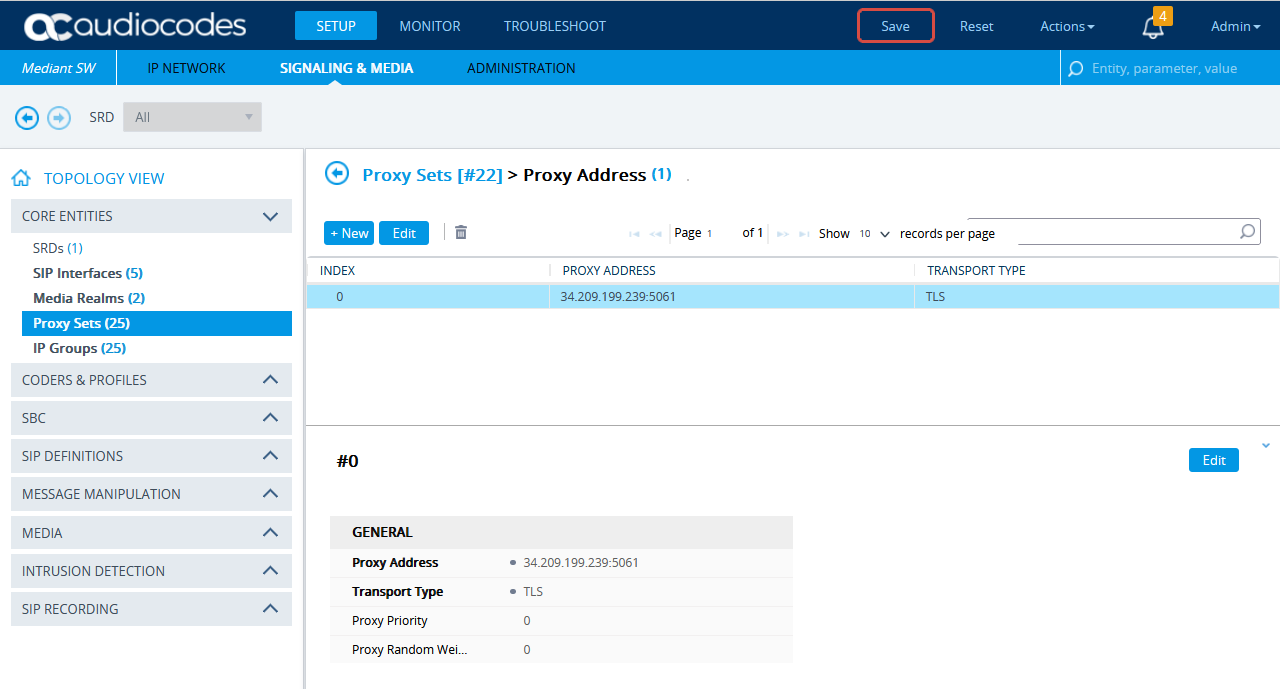

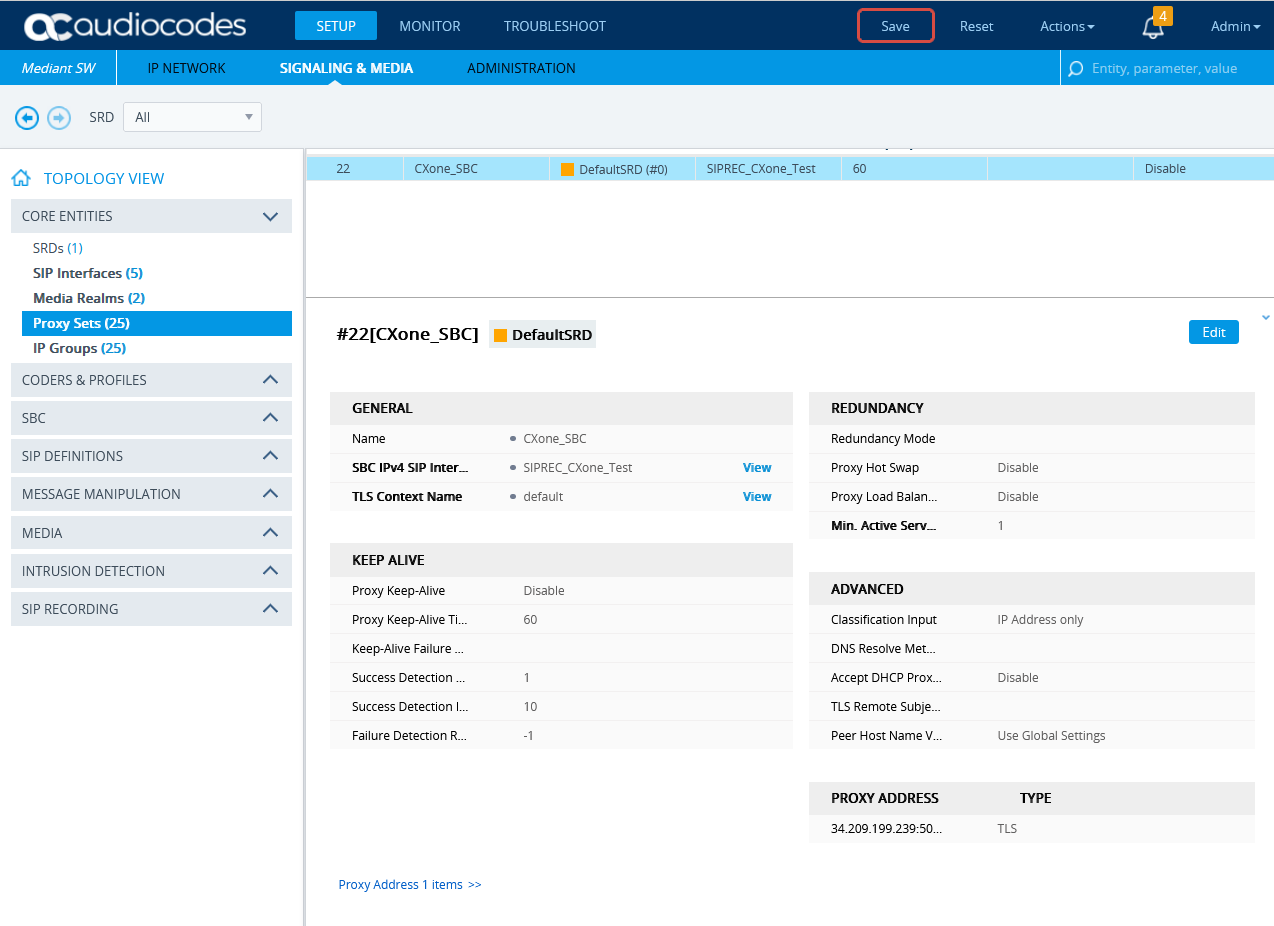

  6. プロキシセット&gt;プロキシアドレスウィンドウで、新規をクリックして、CXone MpowerAudioCodes SBCのIPアドレスを追加します。

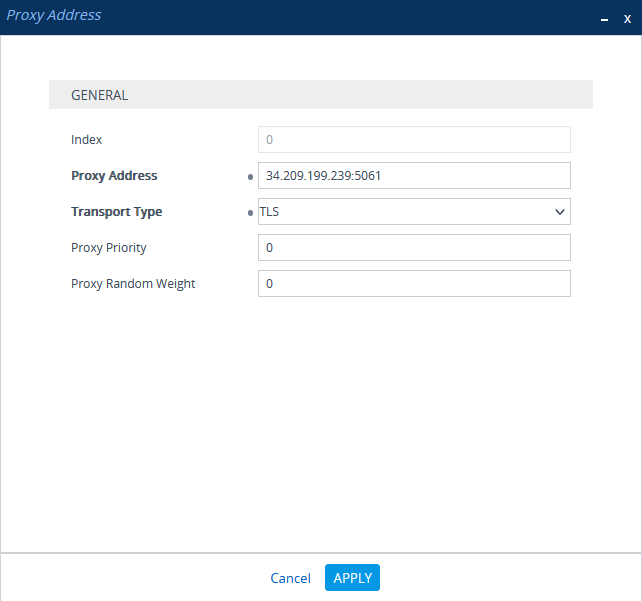

  7. プロキシアドレスウィンドウの一般で、プロキシアドレスフィールドに、CXone MpowerAudioCodes SBCのIPアドレスを入力し、トランスポートタイプをに設定します}TLS。

  8. [適用]をクリックします。

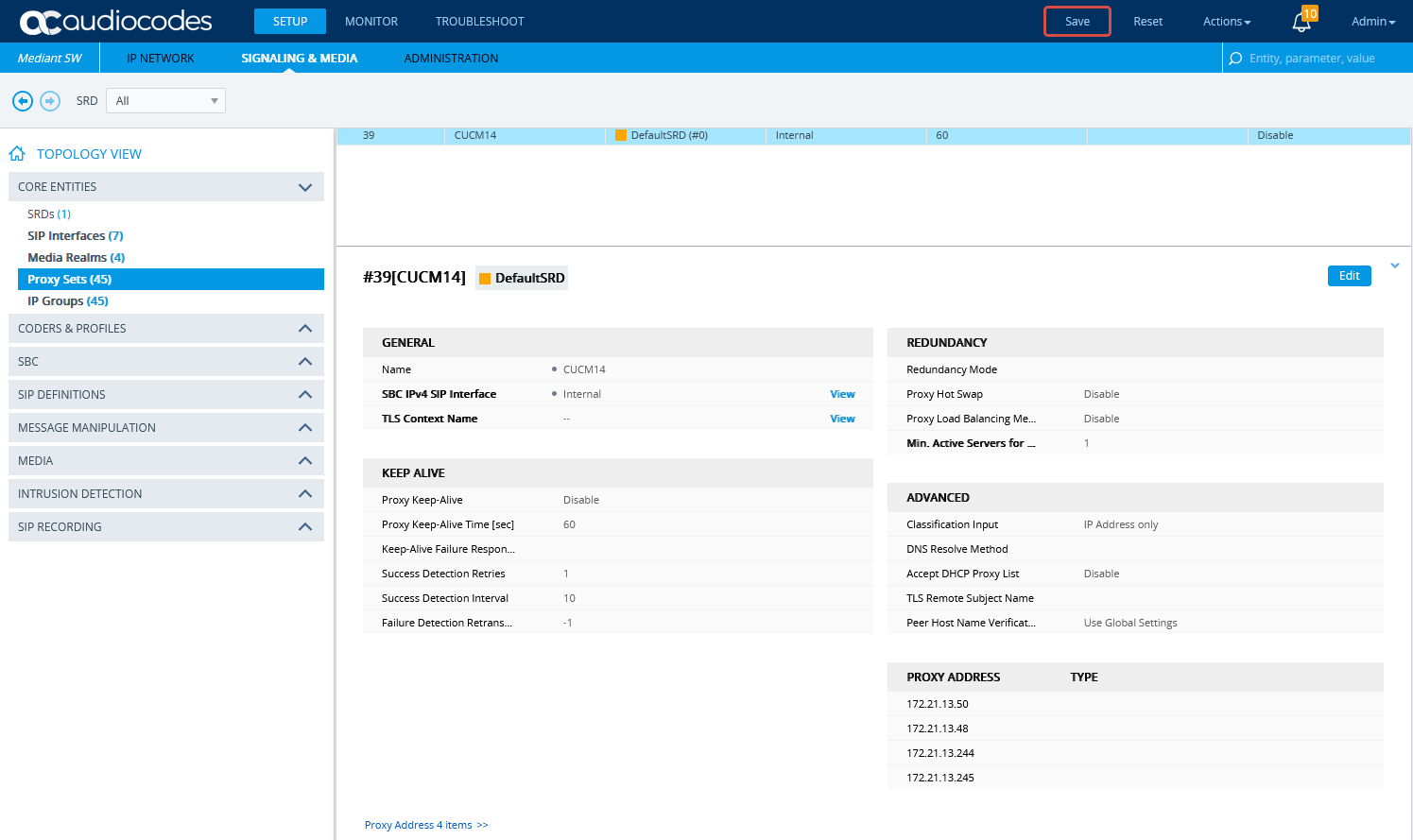

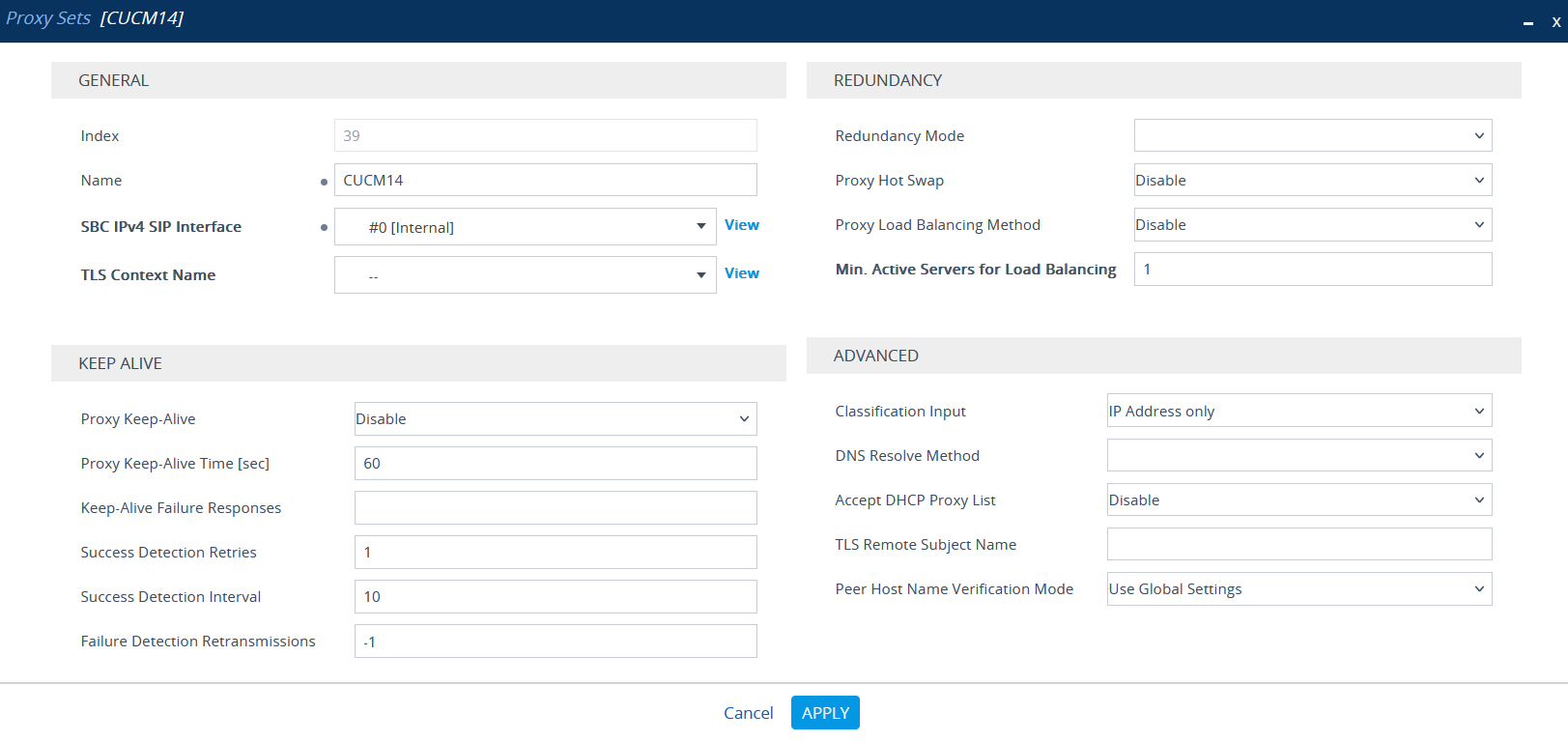

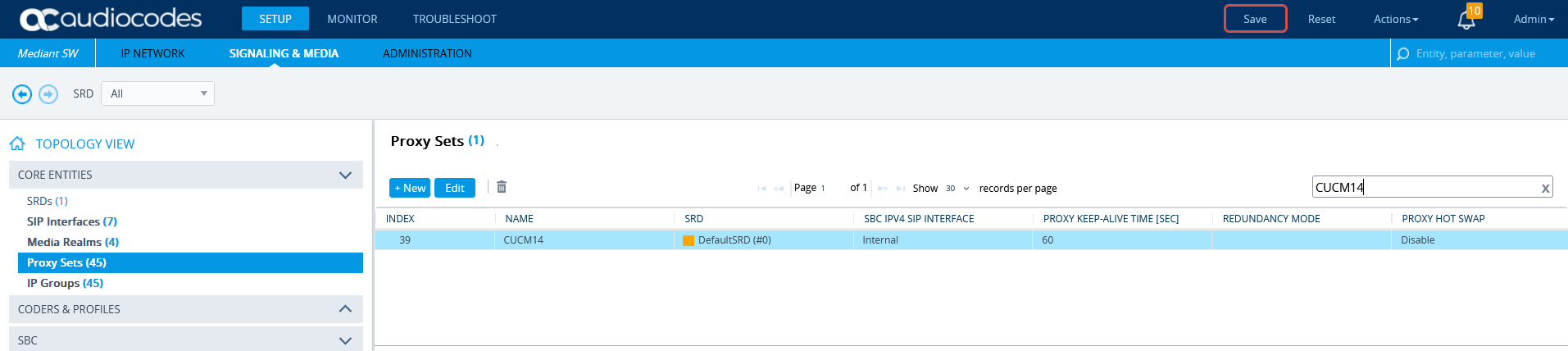

CUCMのプロキシセットの設定

この手順では、CUCMパブリッシャーとサブスクライバーのIPアドレスを含む、CUCM用のSBCを設定するためのガイドラインを示します。

  1. メニューで[信号とメディア]をクリックします。

  2. [トポロジービュー]で[コアエンティティ]を展開し、[プロキシセット]を選択します。

  3. プロキシセットのリストで、[新規]をクリックします。

  4. [プロキシセット]ウィンドウの[全般]で、以下を行います：

    1. [名前]フィールドに名前を入力します。

    2. [SBC IPv4 SIPインターフェイス]ドロップダウン リストから、SIPインターフェイスを選択します。

    3. [適用]をクリックします。

  5. 下にスクロールして、[プロキシアドレス]リンクをクリックします。

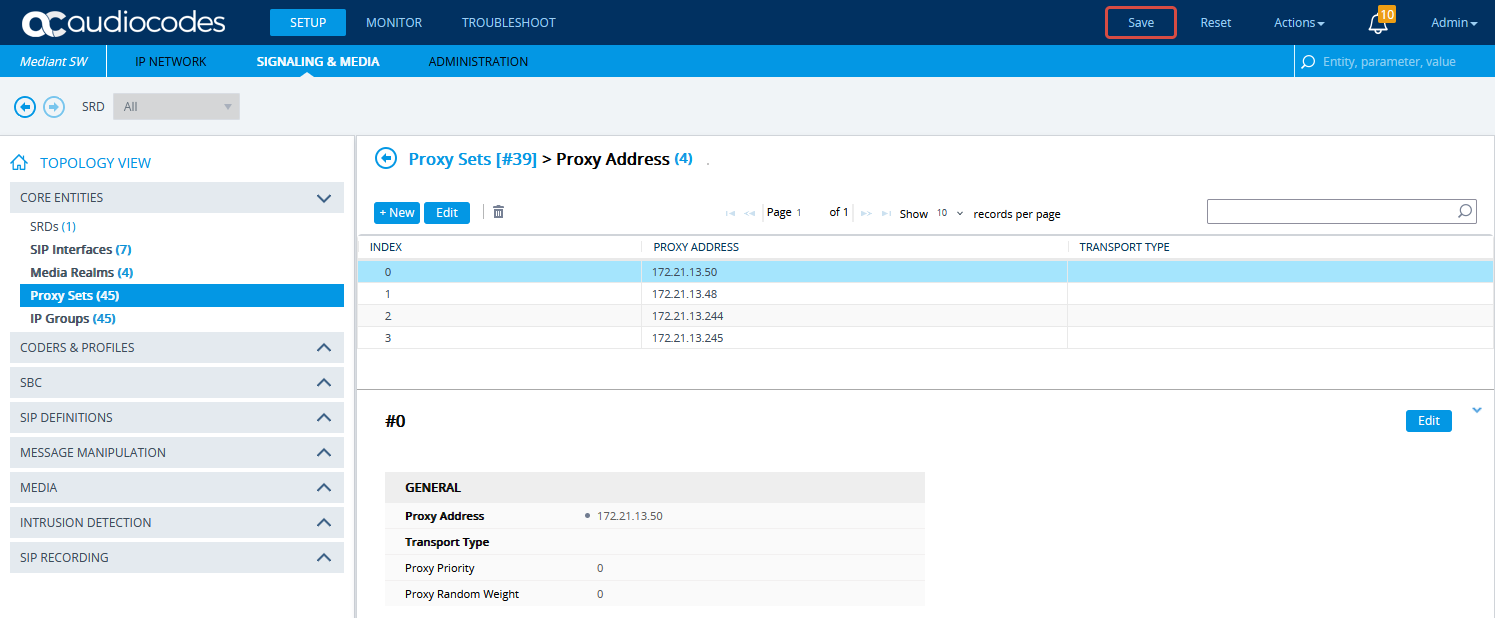

  6. プロキシセット > プロキシアドレスウィンドウで、新規をクリックし、CUCMパブリッシャーのIPアドレスを追加します。

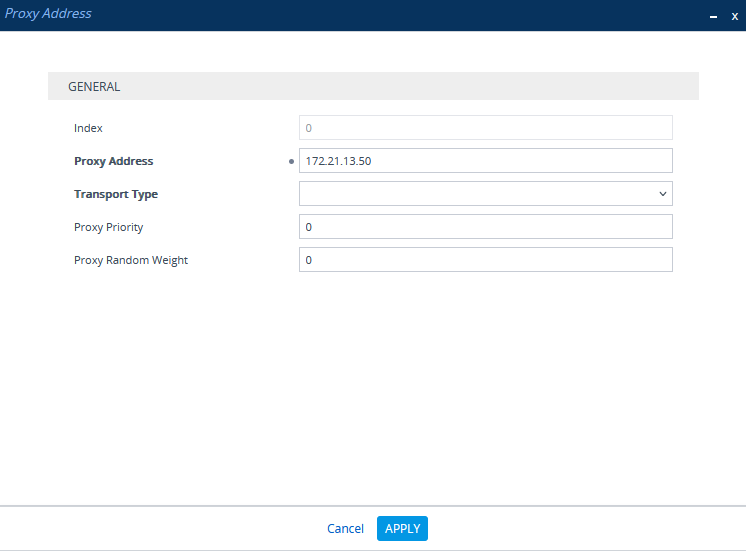

  7. [プロキシアドレス]ウィンドウの[全般]の[プロキシアドレス]フィールドに、CUCMパブリッシャーアドレスを入力します。

  8. 手順6と7を繰り返して、CUCMサブスクライバーのIPアドレスを追加します。

  9. [適用]をクリックします。

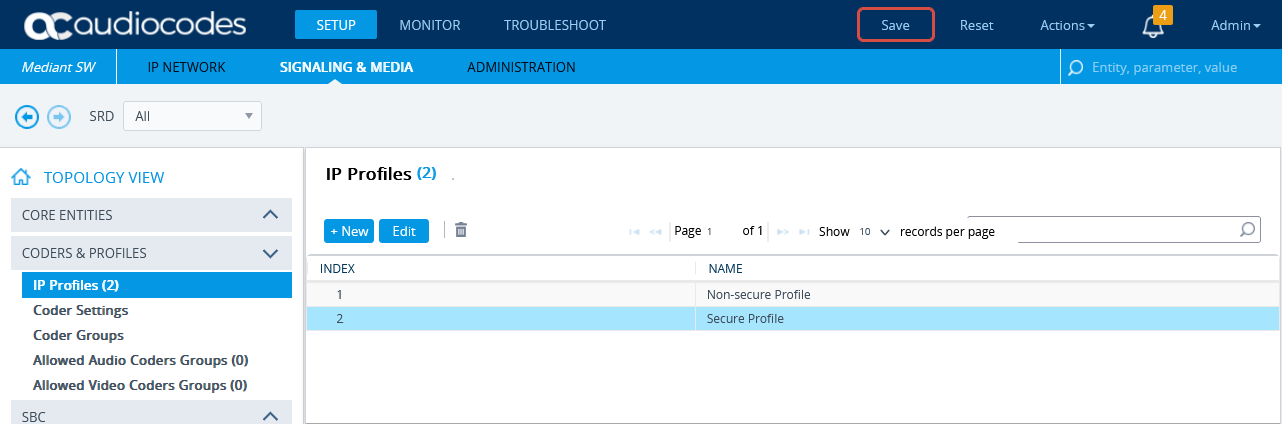

セキュアIPプロファイルの設定

  1. [設定]メニューから[信号とメディア]に移動します。 [トポロジービュー]で、[コードとプロファイル]を展開し、[IPプロファイル]を選択します。

  2. IPプロファイルのリストで、[新規]をクリックします。

  3. [IPプロファイルのリスト]ウィンドウの[メディアセキュリティ]で、[SBCメディアセキュリティモード]が[セキュリティ保護済み]に設定されていることを確認します。

  4. [適用]をクリックします。

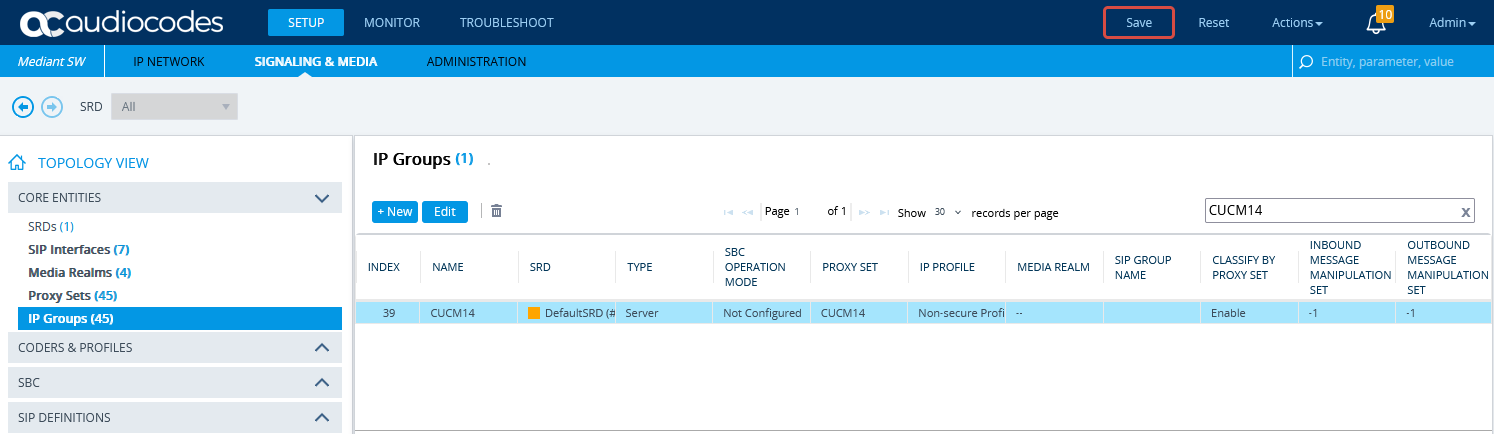

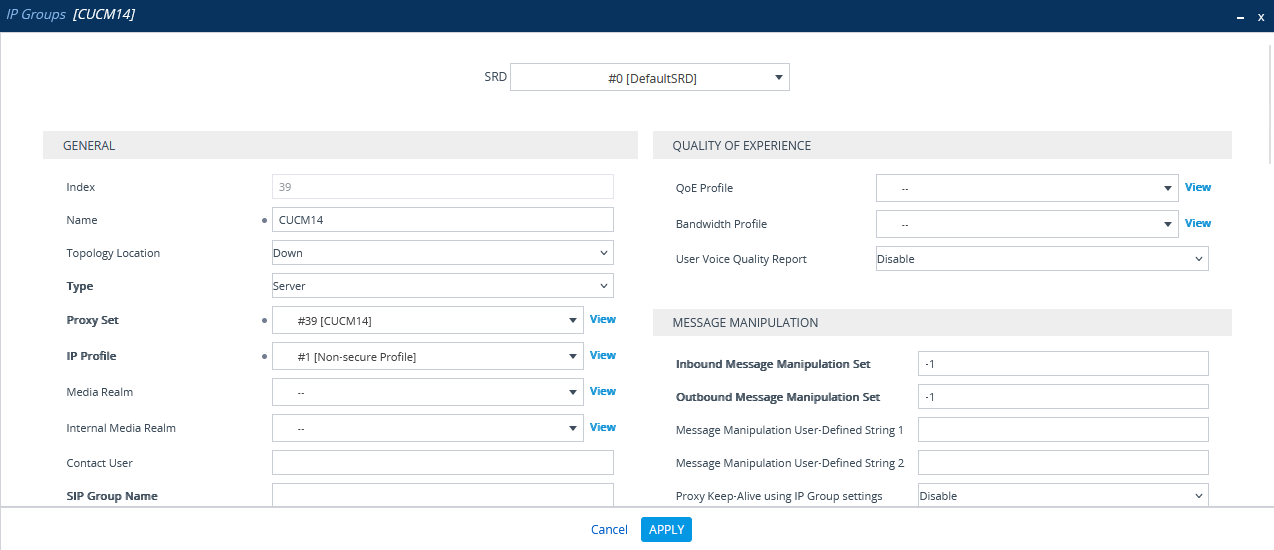

CUCMのIPグループの設定

  1. メニューで[信号とメディア]をクリックします。

  2. [トポロジービュー]で、[コアエンティティ]を展開し、[IPグループ]を選択します。

  3. IPグループのリストで、[新規]をクリックします。

  4. [IPグループ]ウィンドウの[全般]で、以下を行います。

    1. [インデックス]フィールドで、次の連続番号を設定します。

    2. [名前]フィールドに名前を入力します。

    3. [トポロジーの場所]ドロップダウンリストから場所を選択します。

    4. [タイプ]ドロップダウンリストから、[サーバー]を選択します。

    5. [プロキシセット]フィールドから、このIPグループのCUCMプロキシセットを選択します。

    6. [IPプロファイル]フィールドに、既存の非セキュアIPプロファイルIDを入力します。

    7. [メディアレルム名]フィールドで、既存のメディアレルム名を選択します。

  5. [適用]をクリックします。

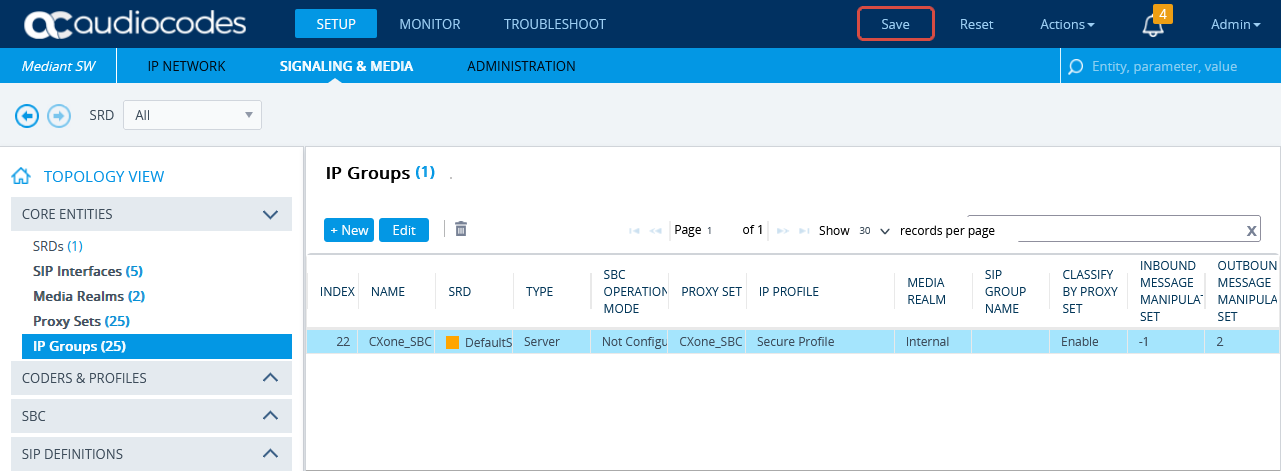

CXone Mpower環境のIPグループを設定する

セキュアIPプロファイルが設定されていることを確認します。 セキュアIPプロファイルの設定を参照してください。

  1. メニューで[信号とメディア]をクリックします。

  2. [トポロジービュー]で、[コアエンティティ]を展開し、[IPグループ]を選択します。

  3. IPグループのリストで、[新規]をクリックします。

  4. [IPグループ]ウィンドウの[全般]で、以下を行います。

    1. [インデックス]フィールドで、次の連続番号を設定します。

    2. [名前]フィールドに名前を入力します。

    3. [トポロジーの場所]ドロップダウンリストから場所を選択します。

    4. [タイプ]ドロップダウンリストから、[サーバー]を選択します。

    5. プロキシセットフィールドから、このIPグループのCXone Mpowerプロキシセットを選択します。

    6. IPプロファイルフィールドで、セキュアIPプロファイルの設定で以前に作成したセキュアIPプロファイルを選択します。

    7. [メディアレルム名]フィールドで、既存のメディアレルム名を選択します。

  5. [適用]をクリックします。

  6. 次に、[保存]をクリックします。

TLS/SRTPの証明書をインポートおよびエクスポートする

このステップの最後に、お客様は、NICEプロフェッショナルサービスに以下を提供する必要があります：

  • PEM形式の証明書

インポートする前に、CXone MpowerAudioCodes SBC証明書をPEM形式で保存する必要があります。

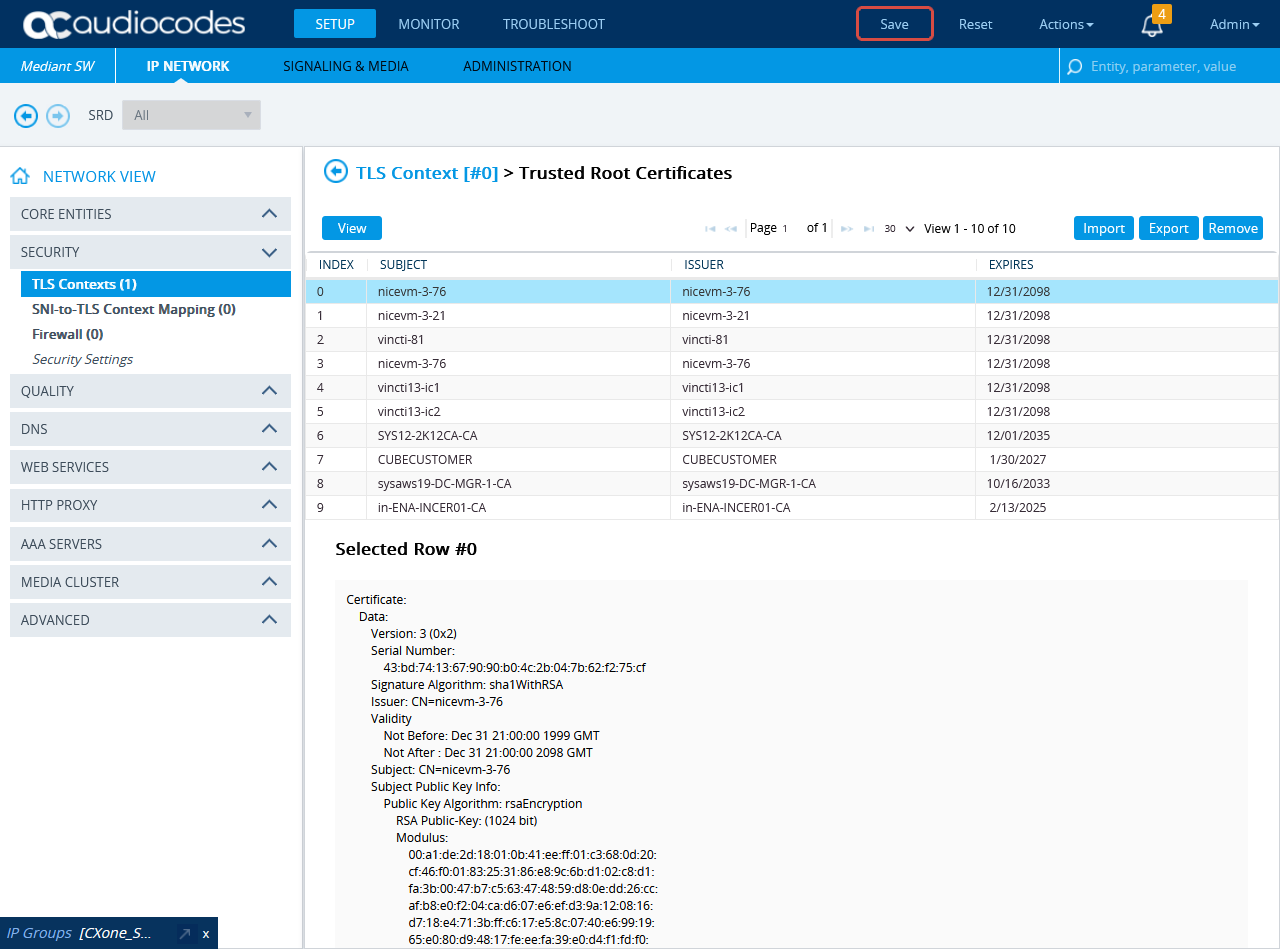

  1. CXone MpowerAudioCodes SBC証明書をSBCにインポートするには、設定 &gt; IPネットワークに移動します。 [ネットワークビュー]で、[セキュリティ]を展開し、[TLSコンテキスト]を選択します。

  2. [TLSコンテキスト]ウィンドウで、[信頼されたルート証明書]をクリックします。

  3. インポートをクリックします。

  4. 新規証明書のインポートウィンドウで、ファイルを選択をクリックし、CXone MpowerAudioCodes SBC証明書を閲覧します。 CXone MpowerAudioCodes SBC証明書がPEM形式であることを確認します。

  5. [OK]をクリックします。

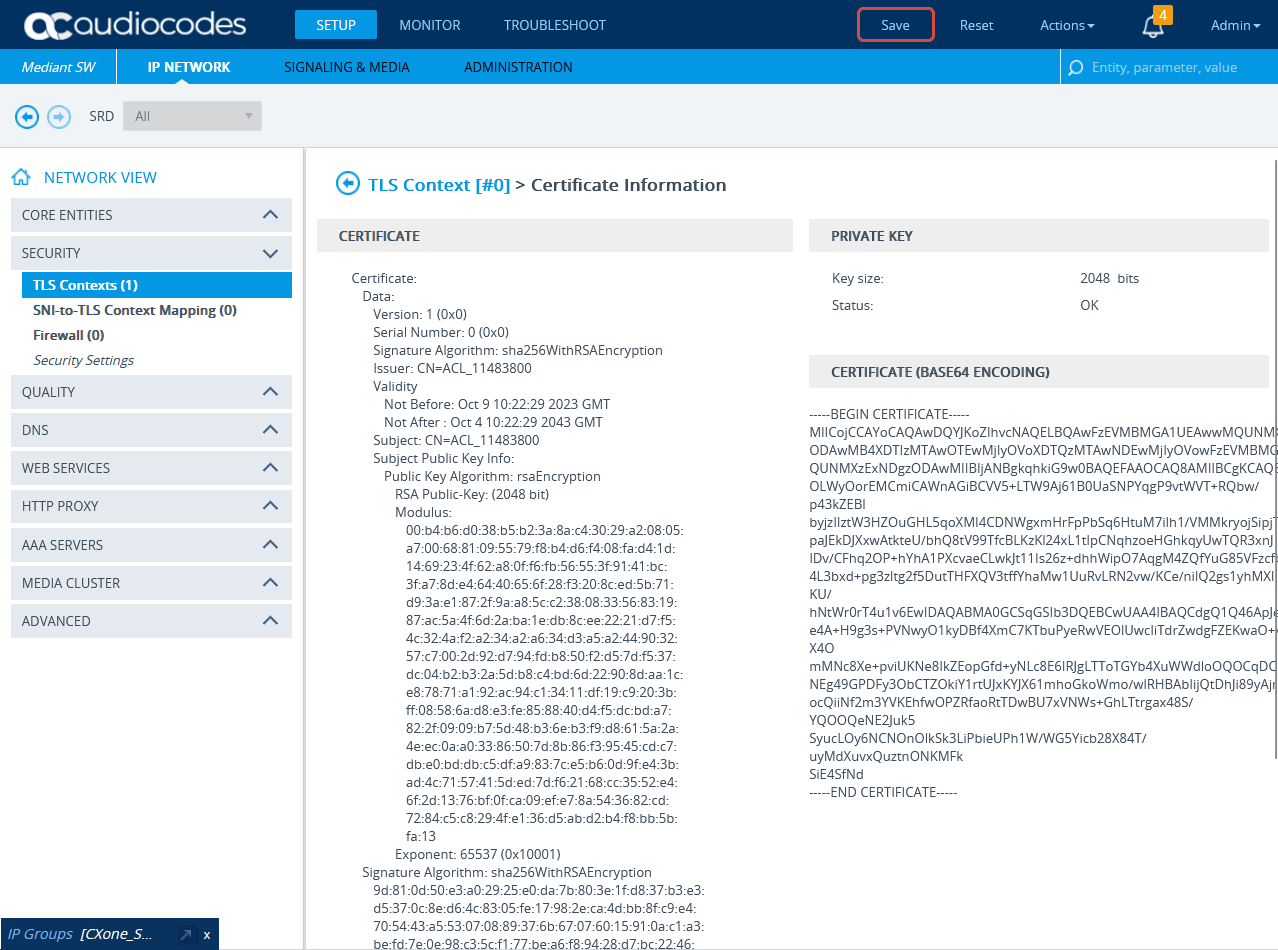

  6. [TLSコンテキスト]ウィンドウで、[証明書情報]をクリックします。

  7. [証明書情報]ページの[証明書]で、証明書のテキストをコピーします。 このテキストから証明書を作成します。

  8. 証明書をPEM形式でNICEプロフェッショナルサービスに送信します。CA (存在する場合)とともにCAとともに送信します。

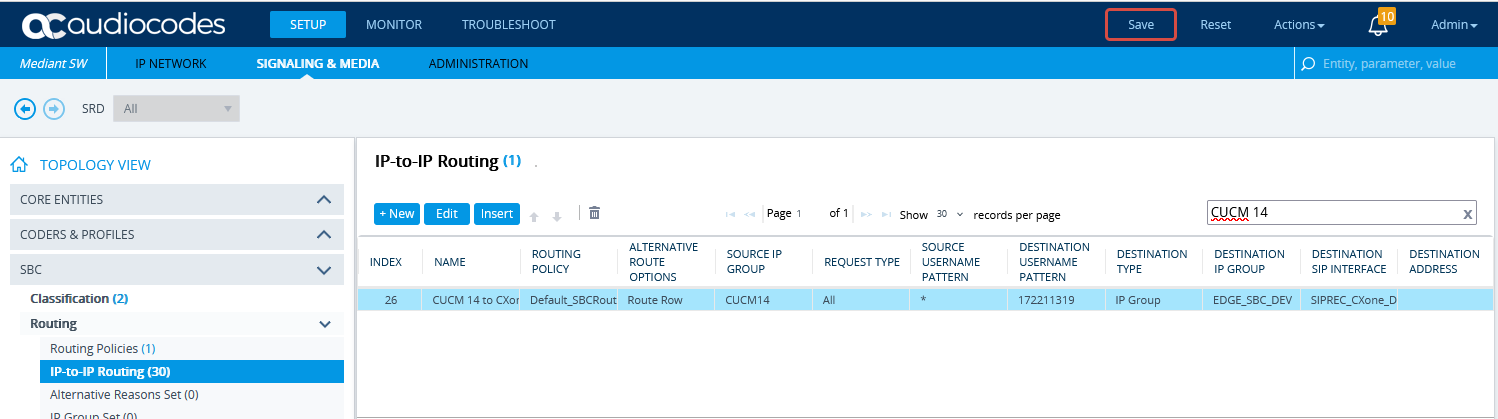

IP-to-IPルーティングの設定

  1. メニューで[信号とメディア]をクリックします。

  2. トポロジビューでSBCを展開し、IP間ルーティングを選択します。

  3. IP間ルーティングルールのリストで、新規をクリックします。

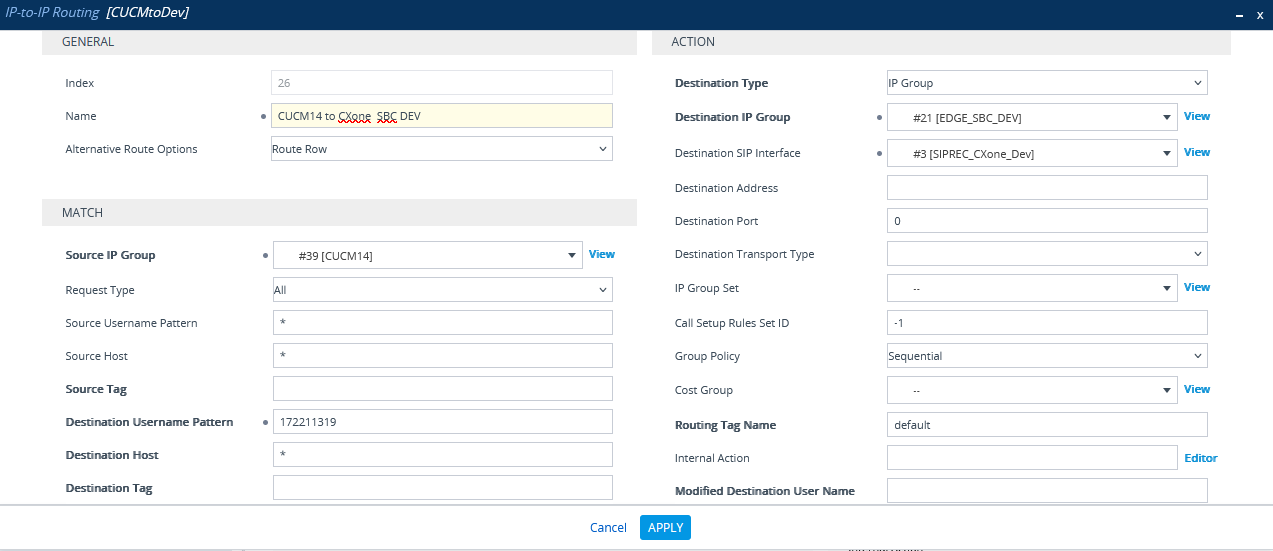

  4. [IP間ルーティング]ウィンドウで：

    1. 名前フィールドに、名前を入力します。たとえば、「From CUCM to CXone Mpower SBC」。

    2. ソースIPグループドロップダウンリストから、CUCMのIPグループの設定でCUCM用に作成したIPグループを選択します。

    3. 宛先ユーザー名パターンフィールドに、新しいルートパターンの設定で設定する予定のパターンを入力します。

    4. 宛先IPグループドロップダウンリストから、CXone Mpower環境のIPグループの設定CXone Mpowerで用に作成されたIPグループを選択します。

  5. [適用]をクリックします。

  6. 次に、[保存]をクリックします。

追加のSBCを使用してネットワークベースのレコーディング (NBR) を設定する

このセクションには、電話またはゲートウェイのいずれからもメディアを取得できるネットワークベースレコーディング(NBR)方式に関する情報が含まれています。

SIPプロファイルを設定する

早期オファーモードをサポートするようにSIPトランクを設定するには、SIP閉じた 音声通話やビデオ通話などのマルチメディア通信セッションのシグナリングと制御に使用されるプロトコル。プロファイルが必要です。

この手順を使用して、このプロファイルを使用するSIPデバイスおよびトランクに割り当てることができる共通のSIP設定を含むSIPプロファイルを設定します。

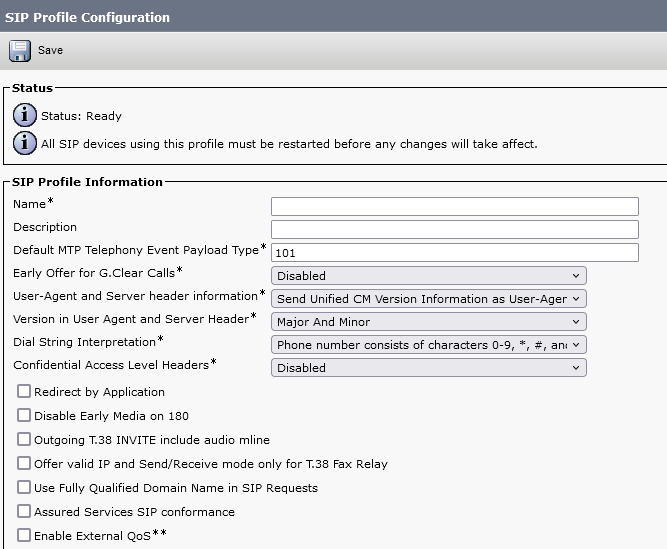

  1. デバイス > デバイス設定 > SIPプロファイルに移動します。

  2. [SIPプロファイルの検索とリスト]ウィンドウで、[新規追加]をクリックします。

  3. [SIPプロファイル設定]ウィンドウのSIPプロファイル情報の下の名前フィールドに名前を入力します。

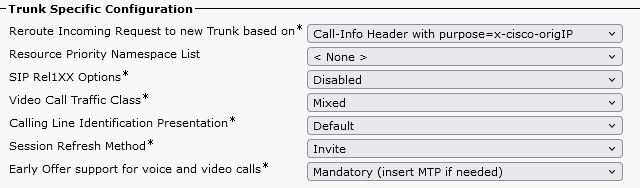

  4. トランク固有の設定で：

    1. 着信リクエストを新しいトランクに再ルーティングする基準ドロップダウンリストから、Call-info Header with purpose=x-cisco-origIPを選択します。

    2. 音声コールとビデオコールの早期オファーサポートドロップダウンリストから、必須(必要な場合はMTPを挿入)を選択します。

  5. [保存]をクリックします。

SIPトランクを設定する

SIP閉じた 音声通話やビデオ通話などのマルチメディア通信セッションのシグナリングと制御に使用されるプロトコル。トランクは、SIPおよびメディアプロキシとして追加のSBCを設定するで設定した追加のSBCにCUCMを接続するために必要です。

  1. デバイス > トランクに移動します。

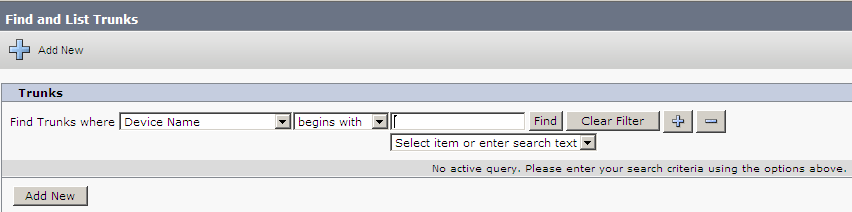

  2. [トランクの検索とリスト]ウィンドウで、[新規追加]をクリックします。

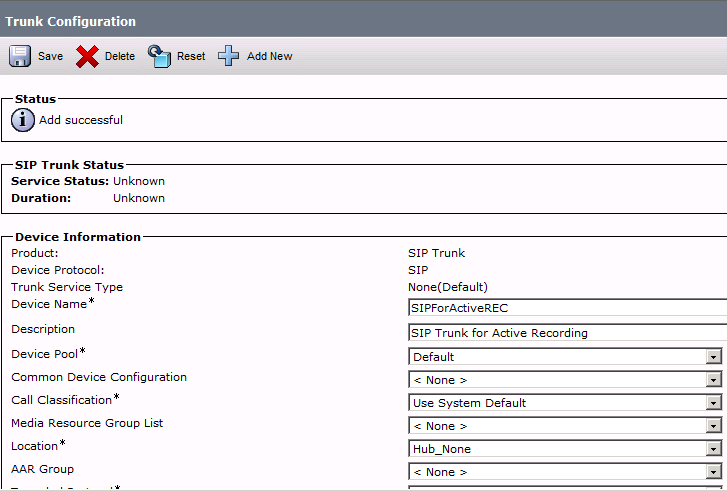

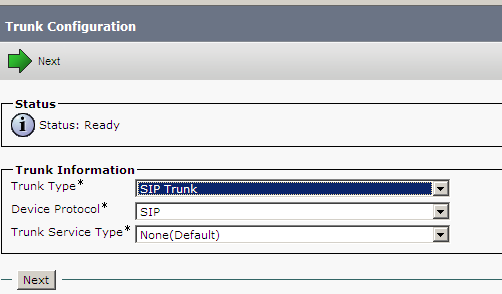

  3. [トランク設定]ウィンドウの[トランク情報]領域で、[トランクタイプ]リストから[SIPトランク]を選択します。 [デバイスプロトコル]は自動的に[SIP]として設定され、ト[ランクサービスタイプ]が表示されます。

  4. [次へ]をクリックします。

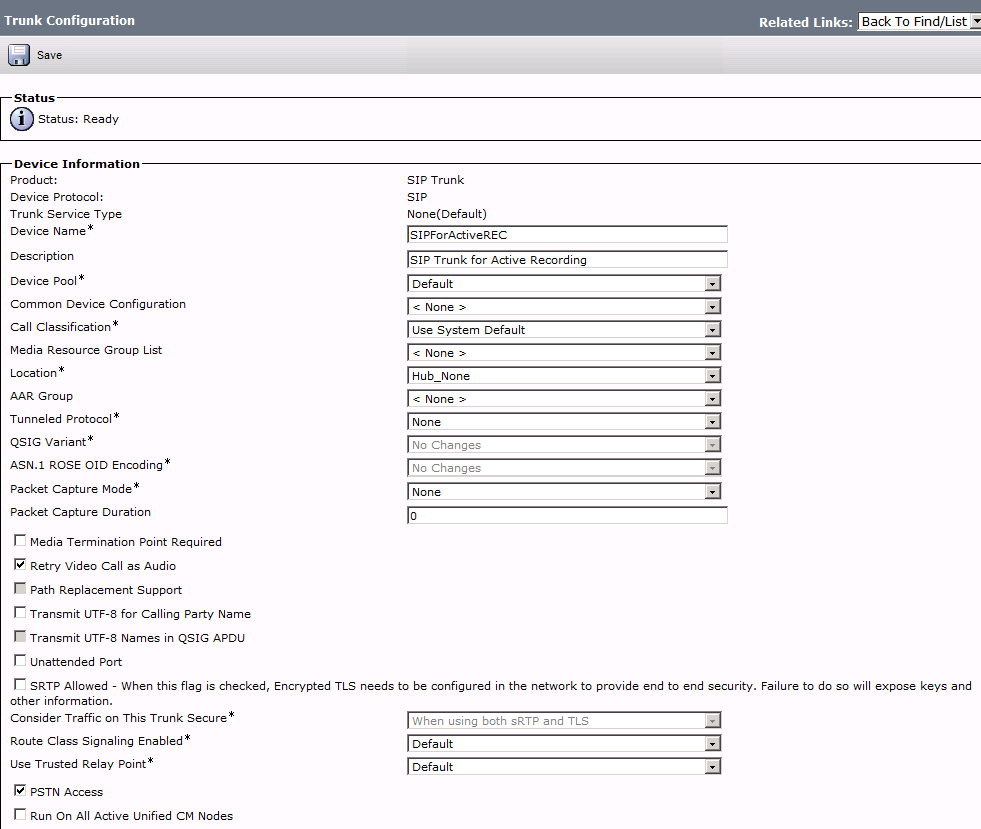

  5. [デバイス情報]領域で：

    1. [デバイス名]フィールドに名前を入力します。

    2. [説明]フィールドに説明を入力します。

    3. [デバイスプール]リストから、ネットワークのデバイスプールを選択します。

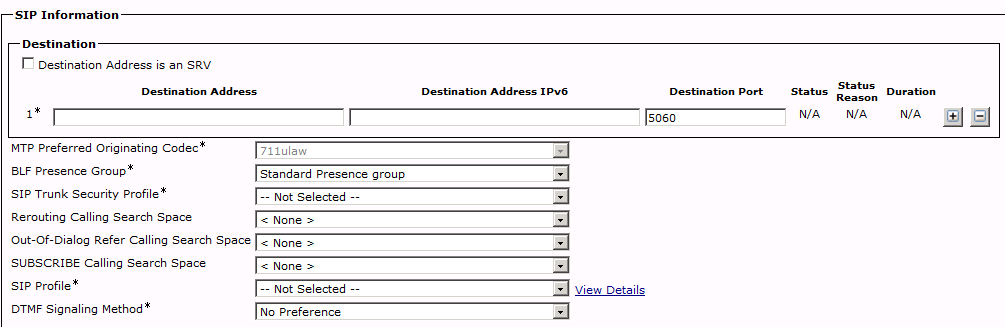

  6. [SIP情報:領域。

    1. 宛先アドレスフィールドに、SIPおよびメディアプロキシとして追加のSBCを設定するで設定した追加のSBC IPアドレスを入力します。

    2. 宛先ポートが追加のSBCのリスニングポートに設定されていることを確認します。 デフォルトでは、5060です。

    3. [SIPトランクセキュリティプロファイル]リストから、標準の非セキュアプロファイルを選択します。 (プロファイルの名前はサイトによって異なります。この例では、プロファイル名は非セキュアSIPトランクプロファイルです。)

      サイト管理要件とネットワークトポロジに応じて、いくつかのセキュリティプロファイルを作成できます。

    4. SIPプロファイルリストから、SIPプロファイルの設定で作成したSIPプロファイルの名前を選択します。

    5. [保存]をクリックします。

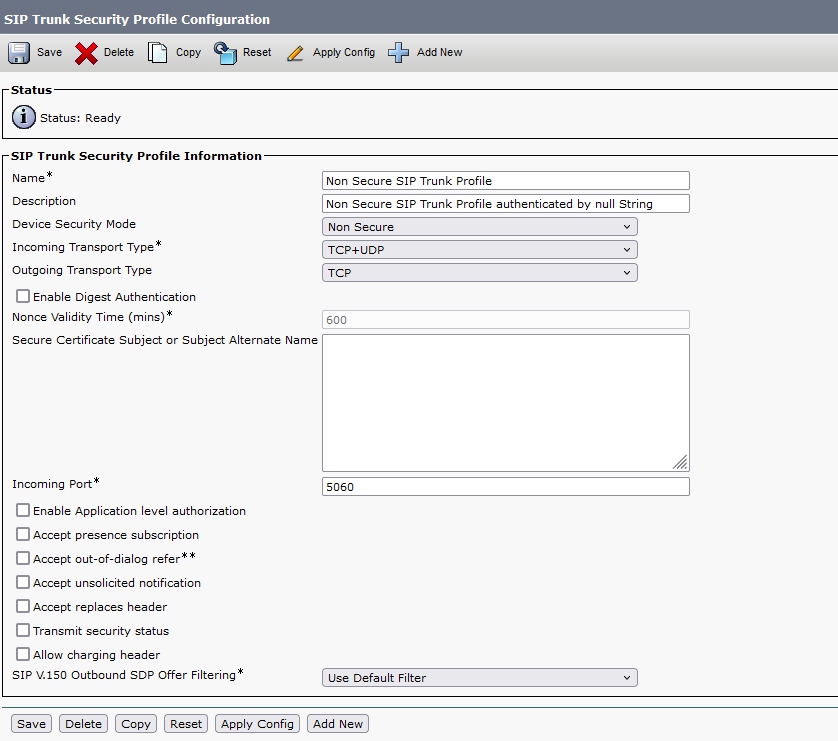

  7. SIPトランクセキュリティプロファイルの設定を確認します。

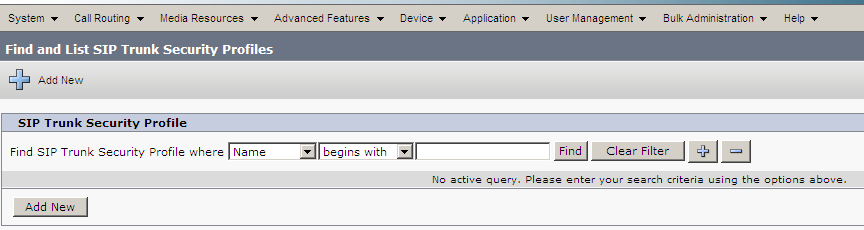

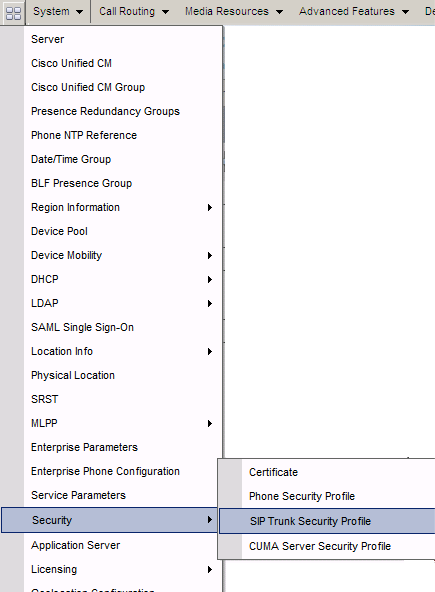

    1. システム > セキュリティ > SIPトランクセキュリティプロファイルに移動します。

      [SIPトランクセキュリティプロファイルの検索とリスト]ウィンドウが表示されます。

    2. 探すをクリックします。

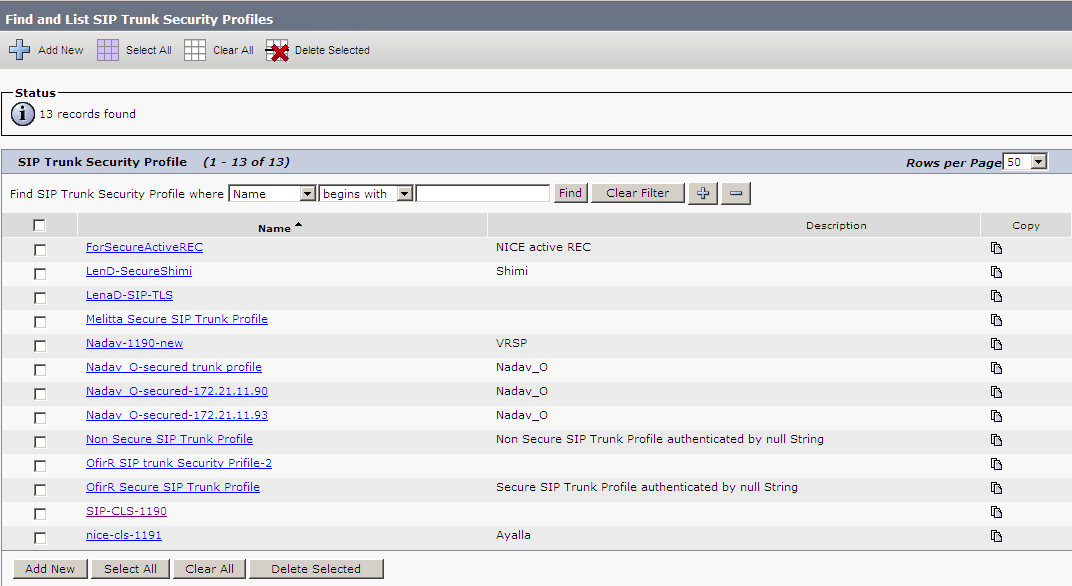

    3. SIPトランクセキュリティプロファイルのリストから、SIPトランクセキュリティプロファイルを選択します。

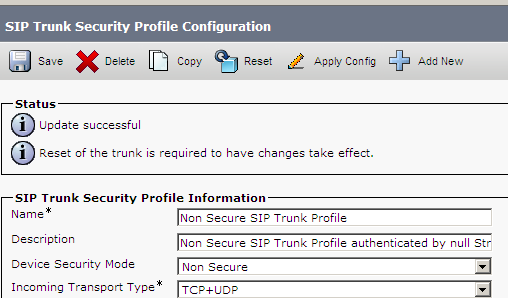

    4. [SIPトランクセキュリティプロファイルの設定]領域で、標準のCisco JTAPIアクティブ設定の場合、[送信トランスポートタイプ]がTCPに設定されていることを確認します。

  8. [保存]をクリックします。

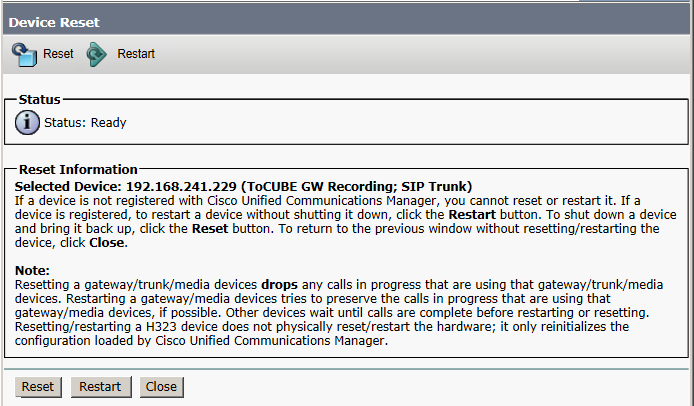

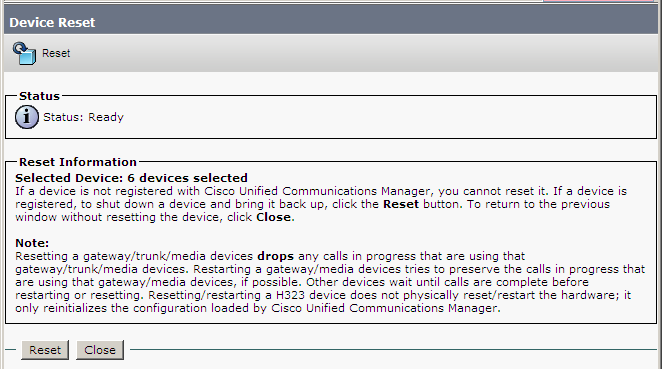

  9. [リセット]をクリックします。

  10. [リセット]をクリックします。

レコーディングプロファイルを設定する

Multi-ACD (Open)では、レコーディングが必要な各デバイスは、追加のSBCにルーティングするために使用する番号を定義するRecording Profileに関連付けられています。

  1. SIPトランクが設定されていることを確認します。

  2. デバイス > デバイス設定 > レコーディングプロファイルに移動します。

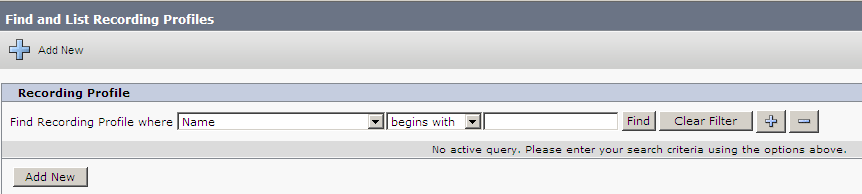

  3. [レコーディングプロファイルの検索とリスト]ウィンドウで、[新規追加]をクリックします。

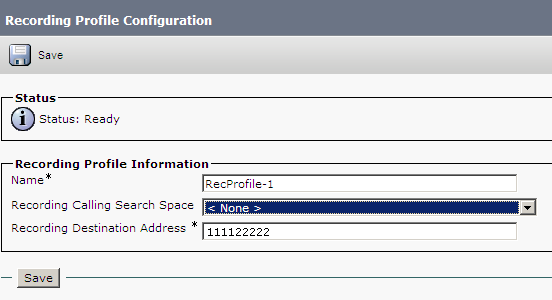

  4. [レコーディングプロファイルの設定]ウィンドウの[レコーディングプロファイル情報]領域で、以下を設定します。

    フィールド/リスト

    説明

    値

    レコーディング通話検索スペース

    これを使用してSIPトランクにダイヤルします

    		 レコーディングCSS

    レコーディング先アドレス

    ローカルSBC SIPトランクを参照する番号

    追加のSBC SIPトランクを参照する番号。

  5. [保存]をクリックします。

ルートグループを設定する

次に、SIPトランクをグループ化するために新しいルートグループを設定する必要があります。

  1. レコーディングプロファイルが設定されていることを確認します。

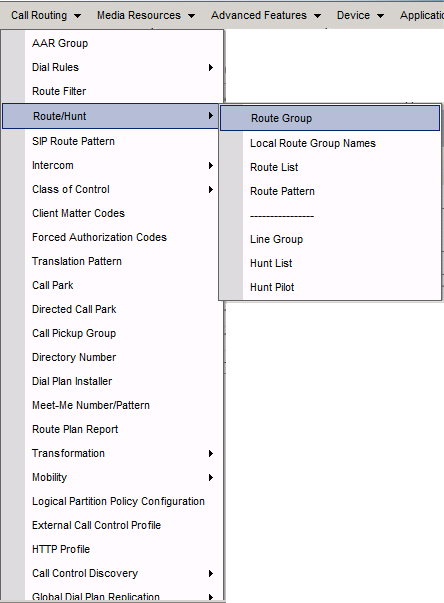

  2. コールルーティング > ルート/ハント > ルートグループに移動します。

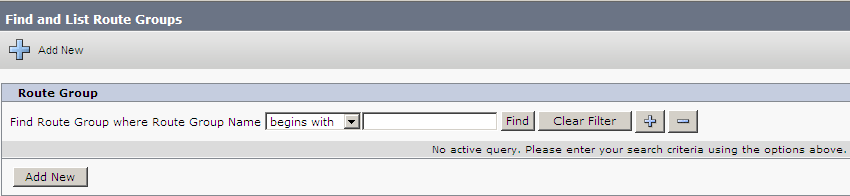

  3. [ルートグループの検索とリスト]ウィンドウで、[新規追加]をクリックします。

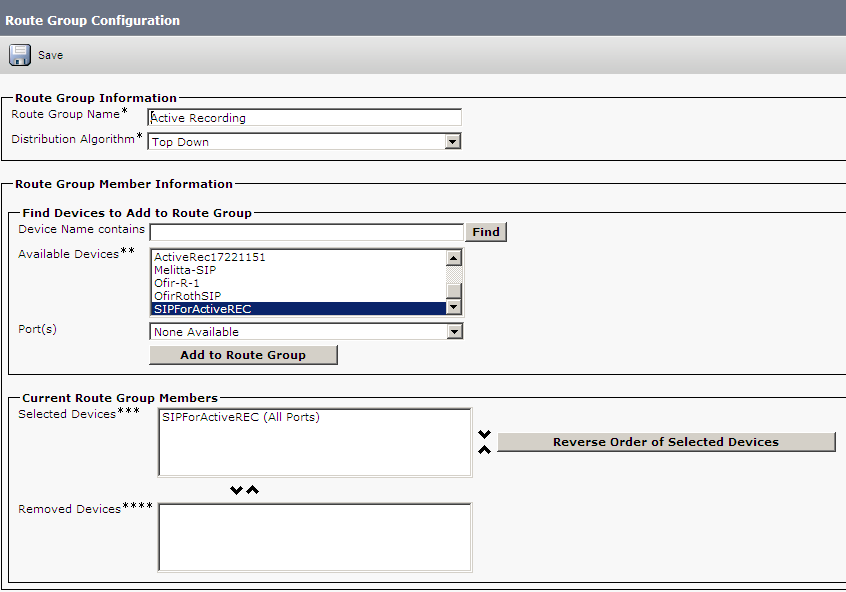

  4. [ルートグループの設定]ウィンドウの[ルートグループ情報]領域の[ルートグループ名]フィールドに名前を入力します。

  5. [配信アルゴリズム]リストから[トップダウン]を選択します。

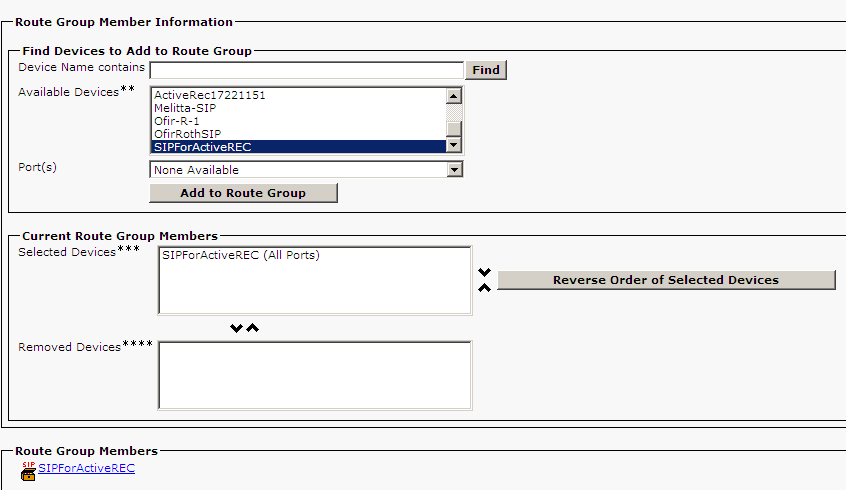

  6. [ルートグループに追加するデバイスの検索]領域の[利用可能なデバイス]リストをスクロールして、[SIPトランクの設定]で作成したSIPトランクを選択します。

  7. [ルートグループに追加]をクリックします。 [現在のルートグループメンバー]領域の[選択されたデバイス]リストにSIPトランクが表示されます。

  8. 別のデバイスを[現在のルートグループメンバー]領域に追加するには、手順6と7を繰り返します。

  9. [保存]をクリックします。

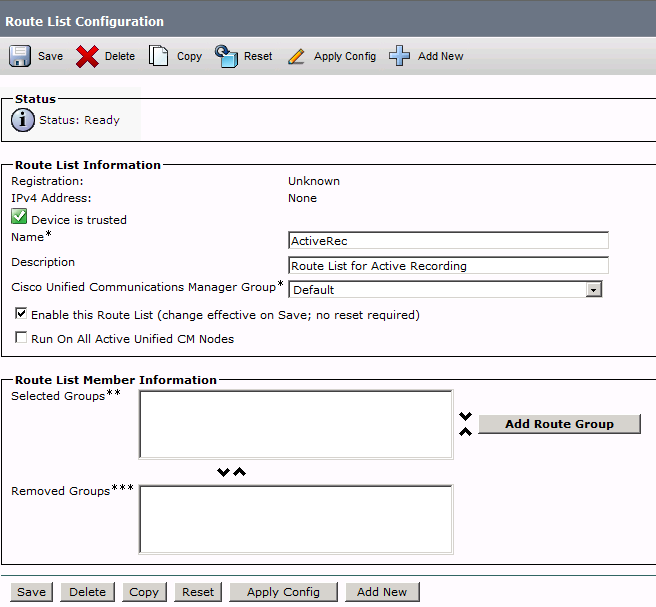

新しいルートリストを設定する

レコーダールートグループを含む新しいルートリストを定義します。

  1. レコーディングプロファイルが設定されていることを確認します。

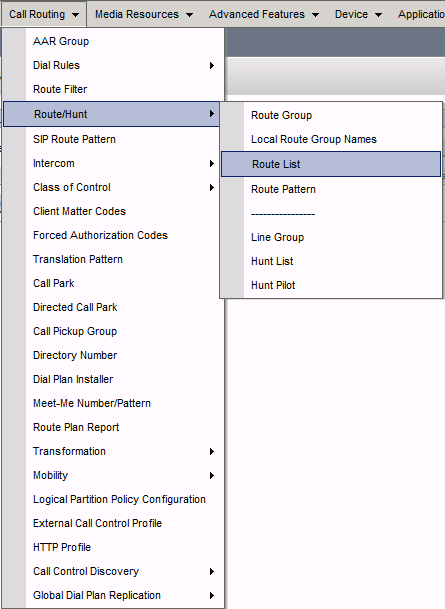

  2. コールルーティング > ルート/ハント > ルートリストに移動します。

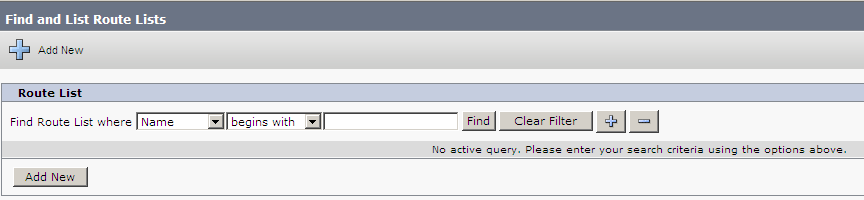

  3. [ルートグループの検索とリスト]ウィンドウで、[新規追加]をクリックします。

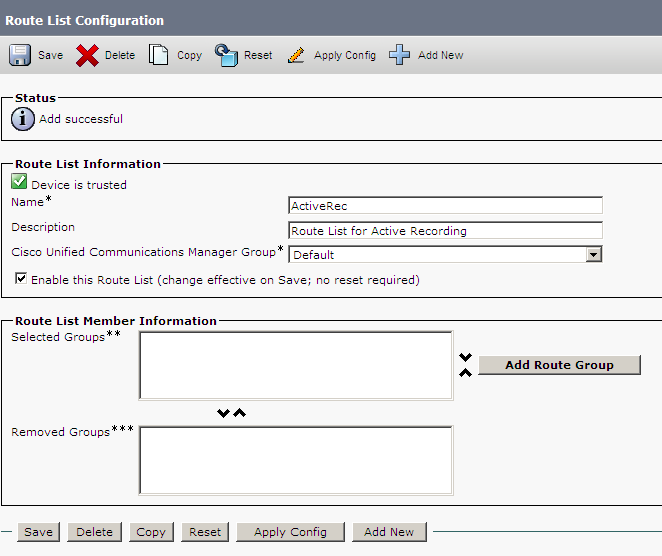

  4. [ルートリスト情報]領域の[ルートリスト名]フィールドに名前を入力します。

  5. [Cisco統合通信マネージャーグループ]リストから、サイトのCUCMグループを選択します。

  6. [保存]をクリックします。

  7. [設定の適用]をクリックします。

  8. [OK]をクリックします。

  9. [ルートグループの追加]をクリックします。

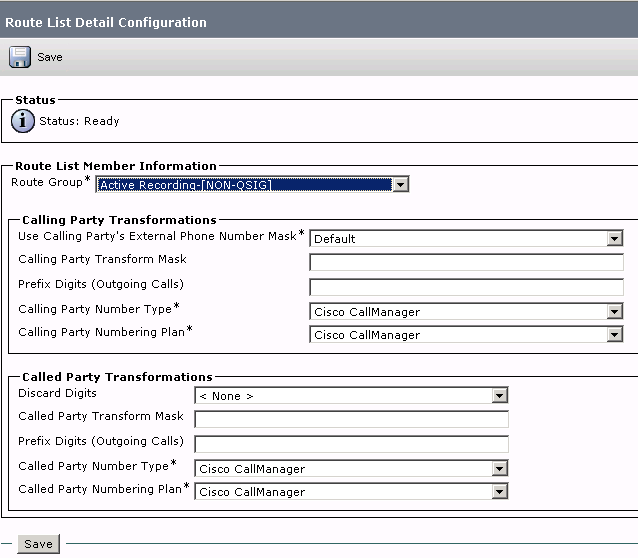

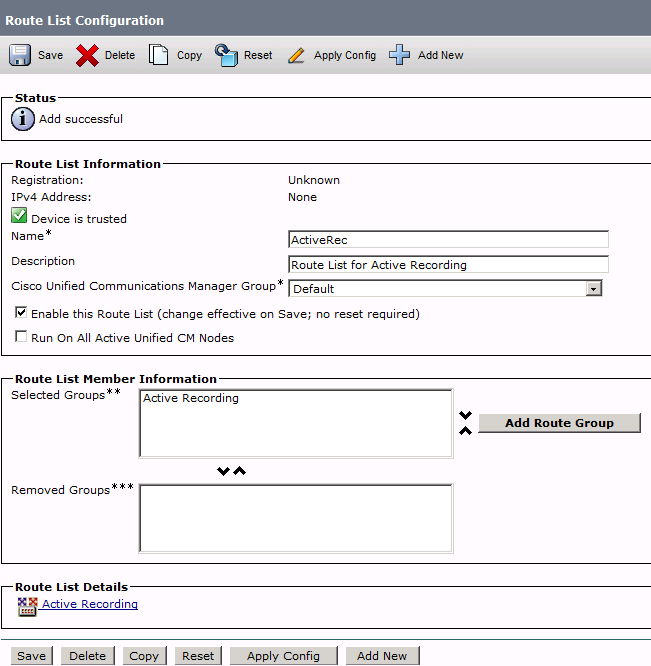

  10. [ルートリストの詳細設定]ウィンドウの[ルートリストメンバー情報]領域で、ルートグループリストから、作成したルートグループを選択します。

  11. [保存]をクリックします。 [ステータス]が[成功]と表示され、新しく作成されたルートリストが[ルートリストメンバー情報]リストと[ルートリストの詳細]領域に表示されます。

  12. [リセット]をクリックします。

  13. [リセット]をクリックします。

  14. 閉じるをクリックします。

新しいルートパターンを設定する

前に作成したレコーダーのデバイス番号に基づいて、新しいルートパターンを定義します。 新しいルートパターンは、レコーダールートリストを指します。

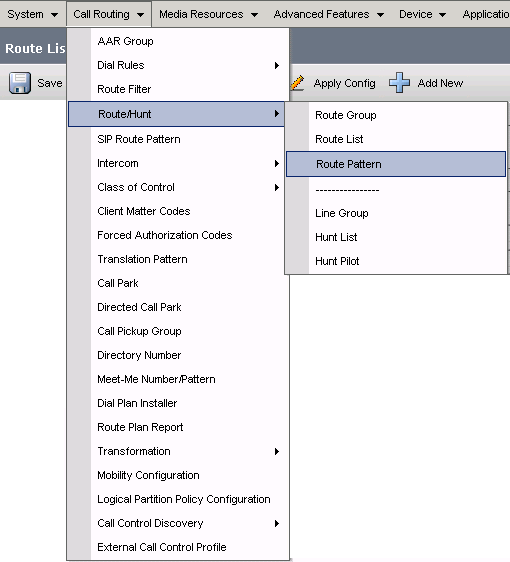

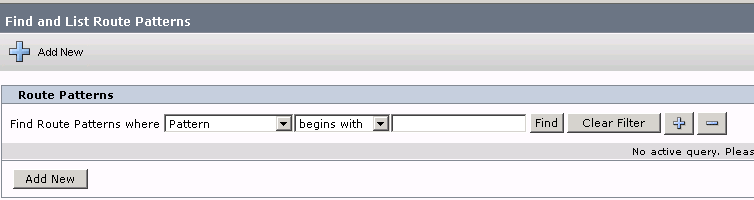

  1. コールルーティング > ルート/ハント > ルートパターンに移動します。

  2. [ルートグループの検索とリスト]ウィンドウで、[新規追加]をクリックします。

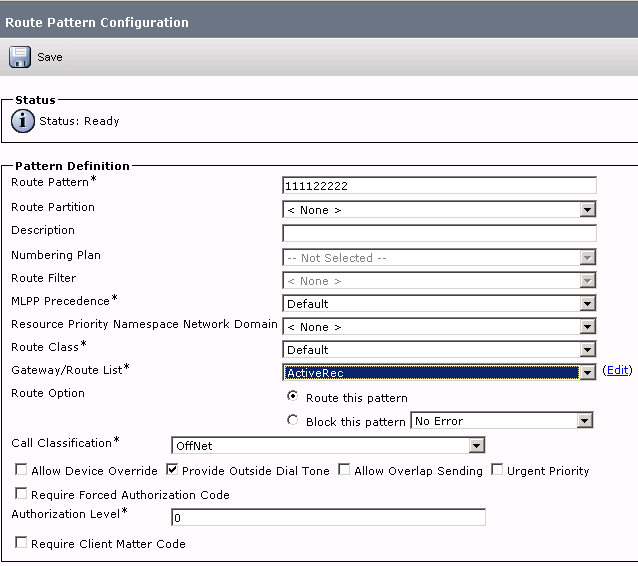

  3. [パターン定義]領域の[ルートパターン]フィールドに、[レコーディングプロファイルの設定]セクションのレコーディング先アドレスを入力します。

  4. [ゲートウェイ/ルートリスト]矢印から、ルートリストを選択します。

  5. [保存]をクリックします。

  6. Windowsインターネットブラウザのメッセージウィンドウで、[OK]をクリックします。

Network Based Recording (NBR)の定義

Cisco Network Based Recording (NBR)は、レコーディング対応ゲートウェイを使用してRTPメディアを分岐します。 これにより、レコーディングが有効になったゲートウェイ(利用可能な場合)のレコーディング優先順位が有効になります。

  1. デバイス > トランクに移動します。

  2. [トランクの検索とリスト]ウィンドウで、レコーディング対応ゲートウェイのSIPトランクを検索します。

  3. トランクを選択します。

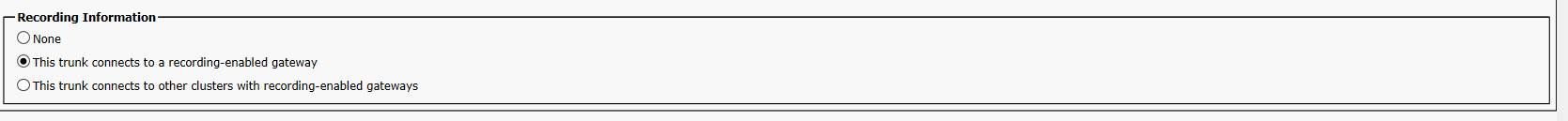

  4. [トランク設定]ウィンドウで、[レコーディング情報]領域まで下にスクロールします。

  5. [レコーディング情報]領域で、このトランクはレコーディング対応ゲートウェイに接続しますオプションをクリックします。

  6. [保存]をクリックします。

  7. トランクをリセットするには、[リセット]をクリックします。

レコーディング対応ゲートウェイで、以下を設定します：

パラメーター

説明

アクション

ソースアドレス

レコーディング対応ゲートウェイのIPアドレス

タイプ：

var(--codeSnippetCopyLabel)
>en
#conf t
(config)#uc wsapi
(config-uc-wsapi)#source-address IP Address

プロバイダーxmf

各パブリッシャーおよびサブスクライバーのURLを含む設定コマンドを追加します。

パブリッシャー/サブスクライバーごとに、リモートURL番号を増やします。

タイプ：

var(--codeSnippetCopyLabel)
>en
#conf t
(config)#uc wsapi
(config-uc-wsapi)#provider xmf
(config-wsapi-xmf)# remote-url <1> http://<IP address of CUCM>:8090/ucm_xmf

CVPおよびCUSPを使用したCisco展開で、インバウンドコールがCUCMとゲートウェイ/CUBE(複数可)/vCUBE(複数可)間の直接SIPトランクを介してルーティングされない場合、CUBE/vCUBEとCUCM間のすべての通信は、単一のSIPトランクを経由してCVP/ CUSP。

CUCMは、レコーディングリクエストを送信する前に、発信元のCUBE/vCUBEを認識する必要があります。 これは、通話に使用された着信SIPトランクの宛先IPにリクエストを送り返すことによって行われます。

CUCMは、録音リクエストをどこに送信すればよいかを知るために、通話がどのCUBE/vCUBEから来ているかを知る方法を必要とします。 これは、通話に使用された着信SIPトランクの宛先IPにリクエストを送り返すことによって実現されます。 ただし、CUCMがAPIリクエストをCUSPに送り返しても、何も起こりません。 CVP/CUSPを使用する環境でこの制限を回避するには、このCUCM設定を実装します。

レコーディングプロファイルを関連付ける

ここで、レコーディングプロファイルをレコーディングされたデバイス番号に関連付ける必要があります。 レコーディング方法もここで設定します。

CiscoIP電話にはライン表示が複数閉じた 多くの場合、物理的な電話機には複数のライン表示があります。 電話機の画面に表示される各番号は、デバイスに関連付けられたディレクトリ番号(DN)です。 各デバイスには、複数のラインを表示させることができます。 ライン表示とは、ラインをデバイスにリンクさせることです。 複数ライン表示、システムマッピングを考慮する際の重要な要素です。あります。 電話デバイスの各ライン表示は、CUCM管理で独自のレコーディング方法を使用して個別に設定できます。

JTAPIアクティブレコーディングでは、CUCMが[自動通話レコーディング有効]に設定されている必要があります。

Ciscoのレコーディング方法を選択します。

  • JTAPIアクティブレコーディングの場合は、[自動通話レコーディング有効]を選択します。

  • レコーディングしない場合は、[通話レコーディング無効]を選択します。

レコーディングプロファイルを記録されたデバイス番号に関連付けるには、次の手順を実行します：

  1. 新しいルートパターンが設定されていることを確認します。

  2. デバイス > 電話に移動します。

  3. [電話の検索とリスト]ウィンドウが表示されます。 レコーディングする電話を検索し、[検索]をクリックします。

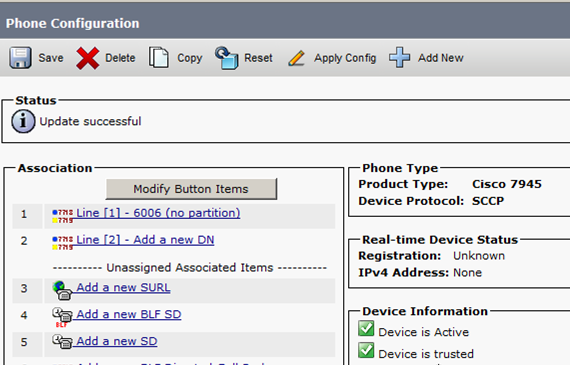

  4. [電話の設定]ウィンドウの[関連付け]領域で、電話回線リンクをクリックします。

  5. [ディレクトリ番号の設定]ウィンドウで、[デバイス上のライン1]領域まで下にスクロールします。

  6. [レコーディングオプション]リストから、必要な有効なオプションを選択します。 JTAPIMonitorアプリケーションでこれらが正しく設定されていることを確認できます。

    レコーディングオプションは次のとおりです：

    • 通話レコーディング無効：レコーディングが許可されない場合はこれを選択します。

    • 自動通話レコーディング有効：すべてのJTAPIアクティブレコーディングに対してこれを選択します。

    • デバイス呼び出し通話レコーディング有効：現在使用されていません。

  7. [レコーディングプロファイル]リストから、レコーディングプロファイルの設定で定義したレコーディングプロファイルを選択します。

  8. ネットワークベースのレコーディング機能を使用して、レコーディング対応ゲートウェイ（利用可能な場合）を介したレコーディングを優先する場合は、レコーディングメディアソースリストから、ゲートウェイ優先を選択します。

  9. デバイスの複数コール/コールウェイティング設定エリアで、ビジートリガーの値を最大コール数パラメータと等しくなるように設定します。

  10. [保存]をクリックします。

電話通知トーンの定義

Ciscoのアクティブレコーディングでは、電話機自体で通知音を設定できるオプション機能が提供されます。 通知トーンは、システム全体のレベルまたはデバイスレベルで設定できます。

CiscoのモニタリングとCXone Mpowerモニタリングには、まったく異なる2つの意味があります。 ここでいうモニタリングとは、Ciscoモニタリングのことです。

IP電話ではモニタリングとレコーディングを同時に行うことができます。 ユーザーは、通知音(ビープ音)によって、自分がモニタリングおよび/またはレコーディングされていることを知ることができます。

CiscoのIP電話ベースのアクティブレコーディングでは、モニタリングトーンとレコーディングトーンの音声が異なり、個別に有効または無効にすることができます。 モニタリングとレコーディングの両方が使用されており、電話機が通知を行うように設定されている場合は、レコーディングトーンが常にモニタリングトーンより優先されます。

システム全体のレベルまたはデバイスレベルの両方で通知トーンを定義します。

システム全体のレベルで通知トーンを定義するには、次の手順を実行します：

  1. レコーディングプロファイルを関連付け、レコーディング方法を選択したことを確認してください。

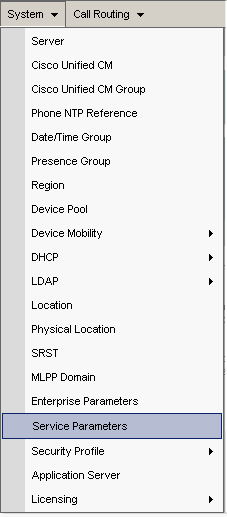

  2. システム > サービスパラメーターに移動します。

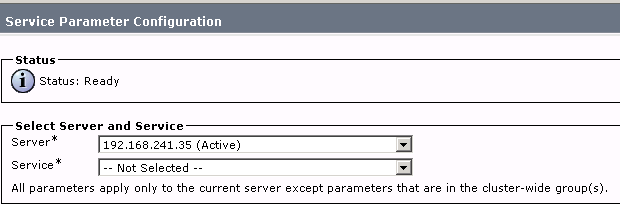

  3. [サービスパラメーター設定]ウィンドウの[サーバーとサービスの選択]領域にある[サーバー]ドロップダウン矢印からサーバーを選択します。 選択したサーバーの[サービス]フィールドが表示されます。

  4. [サービス]ドロップダウン矢印から、[Cisco CallManager (アクティブ)]を選択します。

  5. [サービスパラメーターの設定]ウィンドウで、[クラスター全体のパラメーター (機能 - コールレコーディング)]領域まで下にスクロールします。

  6. 監視対象(つまりエージェント)に対して通知音を再生するには、 [監視対象ターゲットへのレコーディング通知トーンの再生]矢印をクリックし、[True]をクリックします。

  7. 監視対象の接続ターゲット(つまり顧客)に対して通知トーンを再生するには、 [監視対象の接続当事者に対してレコーディング通知トーンを再生する]矢印をクリックし、[True]をクリックします。

  8. [保存]をクリックします。 [ステータス]に[更新成功]と表示されます。

顧客がデバイスレベルで通知トーンを必要とする場合は、これを設定します。 また、レコーディングトーン、レコーディング音量、リモート音量、レコーディングトーンの長さを定義することもできます。

このセクションは、レコーディングをサポートするCisco IP電話にのみ関係します(この機能はCisco IPコミュニケーター電話には関係しません)。 Cisco IPコミュニケーターのトーンの変更は、システムレベルでのみ実行できます。 Cisco IP電話のデバイスレベルで通知音を変更すると、システムレベルで行った選択に優先して適用されます。

デバイスレベルで通知トーンを定義するには、次の手順を実行します：

  1. レコーディングプロファイルを関連付け、レコーディング方法を選択したことを確認してください。

  2. デバイス > 電話に移動します。

    [電話の検索とリスト]ウィンドウが表示されます。

  3. レコーディングする電話を検索し、[検索]をクリックします。

  4. [電話の検索とリスト]ページで、電話のリンクをクリックします。

  5. [電話の設定]ウィンドウで、[製品固有の設定レイアウト]領域まで下にスクロールします。 レコーディングトーンオプションは、Cisco IP電話にのみ関係します。

  6. [レコーディングトーン]ドロップダウンリストから、レコーディングトーンオプションを選択します。

  7. [レコーディングトーンのローカルボリューム]フィールドに、ローカルボリュームを入力します。

  8. [レコーディングトーンのリモートボリューム]フィールドに、リモートボリュームを入力します。

  9. [レコーディングトーン継続時間]フィールドに、レコーディングトーン継続時間を入力します。

  10. [保存]をクリックします。

  11. Windowsインターネットブラウザのメッセージウィンドウで、[OK]をクリックします。

    [ステータス]に[更新成功]と表示されます。

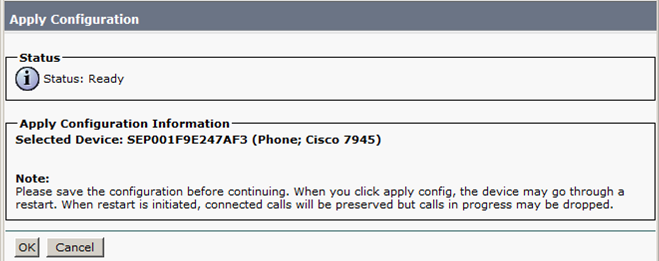

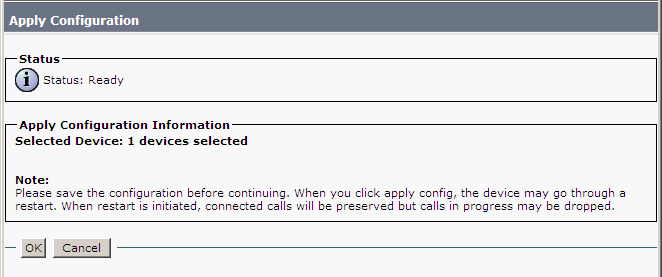

  12. [設定の適用]をクリックします。 [設定の適用]ウィンドウが表示されます。

  13. [OK]をクリックします。 デバイスレベルで通知トーンを設定する必要がある電話機ごとに、この手順を繰り返します。

(オプション) NICEビジネスデータの表示を有効にする

特定のビジネスデータフィールドをMulti-ACD (Open)に表示するには、事前に[内部発信者IDの表示]および[アラート名] CUCMフィールドを設定する必要があります。

CUCMフィールド

JTAPIビジネスデータフィールド

内部発信者番号を表示する

CallingName

CurrentCalledName

CurrentCallingName

LastRedirectedName

アラート名

CalledName

内部発信者IDの表示とアラート名フィールドを設定するには：

  1. デバイス > 電話に移動します。

    [電話の検索とリスト]ウィンドウが表示されます。

  2. 電話を検索し、検索をクリックします。

  3. [電話の検索とリスト]ページで、電話のリンクをクリックします。

  4. [電話の設定]ウィンドウの[関連付け情報]領域でラインを選択します。

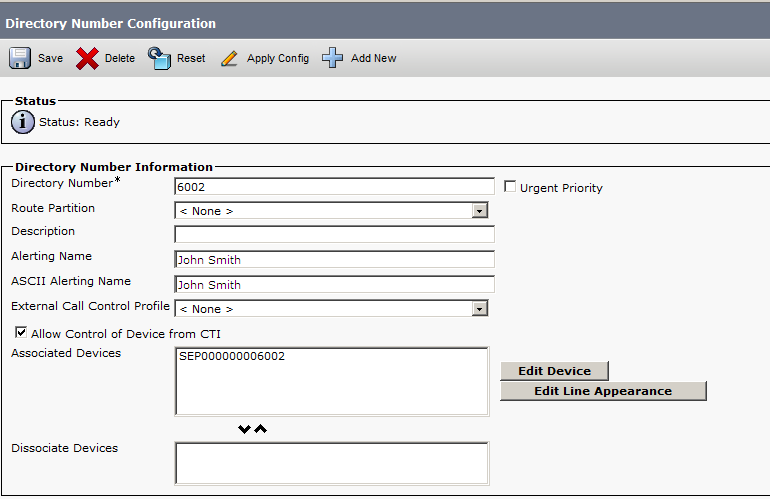

  5. [電話番号の設定]ウィンドウの[ディレクトリ番号情報]の[アラート名]フィールドに、アラート名閉じた Call to Action (行動喚起)を入力します。

  6. そのラインまで下にスクロールします。

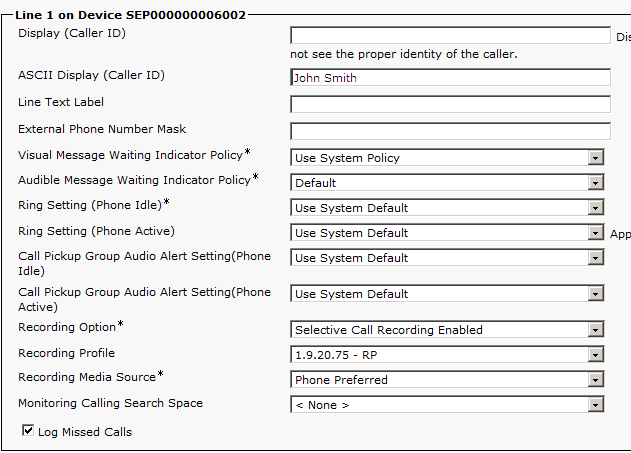

  7. [表示(発信者ID)]フィールドに名前を入力します。

    この例では、これはJohn Smithです。
